Raccord tournant pour gaz VO-0550010

pour fluide réfrigérant11 passagespour applications aéronautiques

Présentation

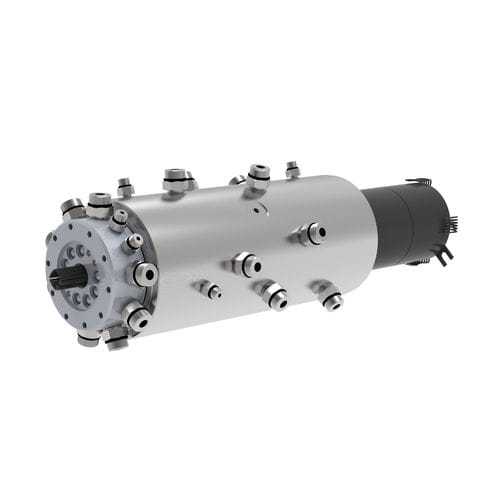

Joint tournant VO-0550010 à 11 passages conçu pour acheminer de l'azote et de l'hélium ultra‑pur depuis une interface fixe vers les axes rotatifs Azimut et Theta du télescope BICEP Array au pôle Sud. Conçu pour les services cryogéniques et une rotation continue à basse vitesse. Comprend une bague collectrice Ethernet personnalisée et des raccords rapides sur tous les passages pour instrumentation distante et maintenance rapide.

Détails du projet

• Industrie : Aéronautique / Spatial
• Type(s) de fluide : Cryogénie (azote, hélium ultra‑pur)
• Environnement : Intérieur (enveloppe du télescope)
• Matériau : Acier inoxydable
• Pression max. : 300 PSI [21 BAR]
• Vitesse max. : 3 tr/min

Résumé des projets similaires

• Industrie : Aéronautique / Spatial
• Nombre typique de passages : 8–12 passages
• Taille typique des passages : 0.500"–0.749" [12.70 mm–19.02 mm]
• Plage de vitesses de rotation (tr/min) référencée : 0–24 tr/min
• Plage de pression référencée : 200–6,499 PSI [14–448 BAR]
• Matériaux référencés : Acier inoxydable
• Catégorie d'alésage traversant : Sous 1" [25.4 mm]
• Environnement référencé : Intérieur
• Options référencées : Bague collectrice, raccords rapides

Spécifications techniques

• Modèle / Référence : VO-0550010
• Configuration : 11 passages
• Fluides fournis : Azote et hélium ultra‑pur
• Intégration électrique : Bague collectrice Ethernet personnalisée incluse
• Raccords : Raccords rapides sur tous les passages
• Matériau : Construction en acier inoxydable
• Pression maximale : 300 PSI [21 BAR]
• Vitesse de rotation maximale : 3 tr/min
• Dimensions des passages : .250" [6.4 mm]; .500" [12.7 mm]
• Alésage traversant : .88" [22.4 mm]
• Diamètre extérieur : 5.69" [144.5 mm]
• Longueur totale : 21.70" [551.2 mm]
• Environnement prévu : Intérieur (axes Azimut et Theta du télescope)
