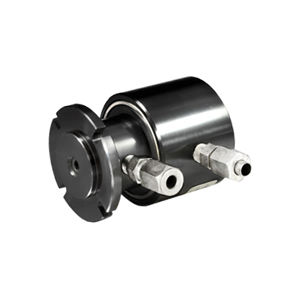

Raccord tournant pour huile FT-05011

pour applications aéronautiqueshydrauliquehaute pression

Description
Joint tournant monopassage conçu pour un système d'arrêt d'aéronef destiné aux atterrissages sur pistes courtes. L'appareil présente une conception hydraulique haute vitesse/haute pression pour alimenter en huile des vérins qui assurent la résistance aux câbles d'arrêt. La construction est adaptée à un usage extérieur et à l'intégration dans les ensembles d'arrêt d'aéronef.

Application / Contexte

• Industrie : Aéronautique, Défense
• Milieu : Huile
• Environnement : Extérieur

Construction et détails mécaniques

• Matériau : Carbone / Acier allié
• Nombre de passages : 1
• Taille du passage : .201" [5,1 mm]
• Alésage traversant : Aucun
• Diamètre : 2.437" [61,9 mm]
• Longueur : 3.173" [80,6 mm]

Performances

• Pression max. : 1 500 PSI [103 BAR]
• Vitesse max. : 150 tr/min

Caractéristiques techniques

• Modèle : FT-05011
• Industrie : Aéronautique, Défense
• Milieu : Huile
• Environnement : Extérieur
• Matériau : Carbone / Acier allié
• Pression maximale : 1 500 PSI [103 BAR]
• Vitesse maximale : 150 tr/min
• Nombre de passages : 1
• Taille du passage : .201" [5,1 mm]
• Alésage traversant : Aucun
• Diamètre extérieur : 2.437" [61,9 mm]
• Longueur : 3.173" [80,6 mm]
