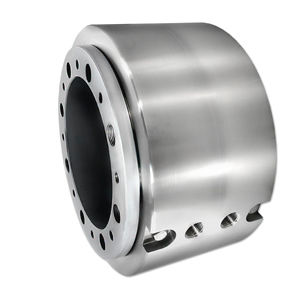

Raccord tournant 2 passages Custom Rotary Union

pour applications aéronautiquesen acier inoxydablesur mesure

Description
Joint tournant à 2 passages conçu pour l'intégration dans un simulateur de vol. L'appareil présente une construction entièrement en acier inoxydable et un alésage traversant spécialisé de 8.190" [208 mm] permettant l'installation directe dans l'équipement client. Destiné aux applications aérospatiales en intérieur pour le transfert de liquide de refroidissement à vitesses et pressions modérées.

Détails clés

• Industrie : Aerospace
• Application : Intégration dans simulateur de vol
• Type de fluide : Coolant
• Environnement : Intérieur
• Matériau : Stainless steel
• Pression max. : 100 PSI [7 BAR]
• Vitesse max. : 30 RPM
• Nombre de passages : 2
• Taille des passages : .750" [19.1 mm]
• Alésage traversant : 8.190" [208 mm]
• Diamètre : 13.438" [341.3 mm]
• Longueur : 7.482" [190 mm]

Spécifications techniques

• Référence projet : FO-06852 (projet sur mesure)
• Construction : Acier inoxydable intégral pour résistance à la corrosion dans les circuits de refroidissement
• Intégration : Conçu pour montage direct en alésage traversant dans les interfaces rotatives du simulateur
• Limites opérationnelles : jusqu'à 100 PSI [7 BAR] et 30 RPM — vérifier la compatibilité avec les exigences système
• Configuration des passages : 2 passages fluides indépendants, chacun .750" [19.1 mm]
• Dimensions : alésage traversant 8.190" [208 mm] ; diamètre extérieur 13.438" [341.3 mm] ; longueur 7.482" [190 mm]
