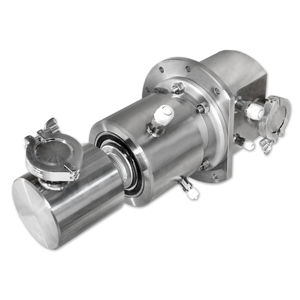

Raccord tournant pour gaz SB-05103

3 passagespour robotspour applications aéronautiques

Description
Cette union tournante personnalisée à 3 passages SB-05103 est conçue pour un actionneur de bras robotisé en environnement aéronautique. Elle intègre une interface fluide spécifiée par le client, une protection contre le couplage indésirable et une conception modulaire haute pression en acier inoxydable, adaptée aux fluides gazeux en atmosphère ou en espace.

Détails clés

• Industrie : Aéronautique
• Type(s) de fluide : Gaz, Autre
• Environnement : Atmosphère / Espace
• Matériau : Acier inoxydable
• Pression maxi : 6 000 PSI (414 BAR)
• Vitesse maxi : 2 RPM
• Nombre de passages : 3
• Tailles des passages : 1,375" (34,9 mm), 0,437" (11,1 mm)
• Alésage traversant : Aucun
• Diamètre : 6,500" (165,1 mm)
• Longueur : 12,105" (307,5 mm)

Caractéristiques / Options

• Protection contre le crosstalk
• Conception modulaire haute pression
• Interface fluide spécifiée par le client

Spécifications techniques

• Industrie : Aéronautique
• Milieu : Gaz; Autre
• Environnement : Atmosphère / Espace
• Matériau : Acier inoxydable
• Pression maximale : 6 000 PSI (414 BAR)
• Vitesse de rotation maximale : 2 RPM
• Nombre de passages : 3
• Tailles des passages : 1,375" (34,9 mm); 0,437" (11,1 mm)
• Alésage traversant : Aucun
• Diamètre extérieur : 6,500" (165,1 mm)
• Longueur totale : 12,105" (307,5 mm)
• Options notables : Protection contre le crosstalk, construction modulaire, interfaces fluides spécifiées par le client
