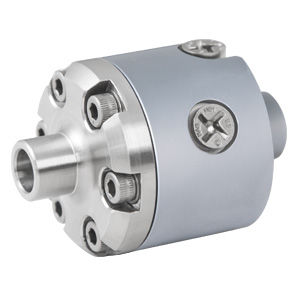

Raccord tournant pour fluide réfrigérant Custom Rotary Union

pour système d'alimentation de satelliteen acier inoxydableà faible couple

Vue d'ensemble
Joint tournant monopassage conçu pour un système de déploiement de tuyau cryogénique (méthane liquide) destiné au ravitaillement de satellites en orbite proche et lointaine. Configuration compacte, légère et à faible couple, avec système d'étanchéité entièrement testé pour températures cryogéniques extrêmes entre -310°F et -256°F.

Spécifications du projet

• Industrie : Aéronautique / Spatial
• Type de fluide : Cryogénie (méthane liquide)
• Environnement : Atmosphère / Espace
• Matériau : Acier inoxydable
• Pression maximale : 10 PSI [1 BAR]
• Vitesse maximale : 1 RPM
• Nombre de passages : 1
• Diamètre du passage : 0,230" [5,8 mm]
• Alésage traversant : Aucun
• Diamètre : 1,510" [38,4 mm]
• Longueur : 1,950" [49,5 mm]

Gamme de projets associée (depuis la page)

• Taille de passage (plage) : 0,125" - 0,249" [3,18 mm - 6,32 mm]
• Vitesse de rotation (RPM) : 0 - 24 RPM
• Pression (PSI) : 0 - 199 PSI [0 - 14 BAR]
• Matériau : Acier inoxydable
• Environnement : Atmosphère / Espace
• Fluide : Cryogénie
• Alésage traversant : Aucun

Caractéristiques techniques

• Type de modèle : joint tournant cryogénique monopassage (sur mesure)
• Plage de température du fluide : conçu pour résister entre -310°F et -256°F
• Fluide traité : méthane liquide (cryogénique)
• Classe de pression (max) : 10 PSI [1 BAR]
• Vitesse de rotation (max) : 1 RPM
• Nombre de passages : 1
• Diamètre du passage : 0,230" (5,8 mm)
• Diamètre total : 1,510" (38,4 mm)
• Longueur totale : 1,950" (49,5 mm)
• Alésage traversant : Aucun
• Matériau principal : acier inoxydable
• Caractéristiques de conception : compacité, faible masse et faible couple avec système d'étanchéité testé pour températures cryogéniques extrêmes
