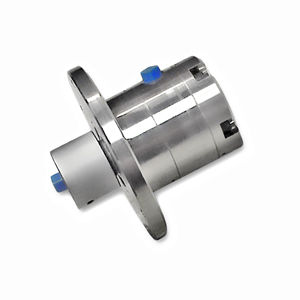

Raccord tournant pour gaz SB-06531

pour applications aéronautiqueshaute pressionen acier inoxydable

Présentation
Union tournante à passage unique conçue pour le transfert de gaz à haute vitesse et haute pression en environnement aérospatial et en salle blanche. Construction modulaire pour faciliter la maintenance ; orifices d'évacuation spécialisés pour protéger l'ensemble en cas de défaillance d'un raccord.

Spécifications clés

• Secteur : Aérospatial
• Type de fluide : Gaz
• Environnement : Salle blanche
• Matériau : Acier inoxydable
• Pression max. : 7 700 PSI [531 BAR]
• Vitesse max. : 800 tr/min
• Nombre de passages : 1
• Diamètre du passage : 0,125" [3,2 mm]
• Passage traversant : Aucun
• Diamètre : 4,375" [111,1 mm]
• Longueur : 4,018" [102,1 mm]

Projets similaires

• Secteur : Aérospatial
• Nombre de passages : 1
• Taille du passage : 0,125" - 0,249" [3,18 mm - 6,32 mm]
• Vitesse de rotation (tr/min) : 100 tr/min et plus
• Pression (PSI) : 6 500 PSI [448 BAR] et plus
• Fluide : Gaz
• Matériau : Acier inoxydable
• Passage traversant : Aucun
• Environnement : Salle blanche
• Options : Protection anti-diaphonie

Caractéristiques / spécifications techniques

• Configuration : Union tournante à passage unique
• Application sectorielle : Aérospatial
• Fluide : Gaz
• Environnement d'exploitation : Salle blanche
• Matériau de construction : Acier inoxydable
• Pression nominale maximale : 7 700 PSI (531 BAR)
• Vitesse de rotation maximale : 800 tr/min
• Nombre de passages : 1
• Taille du passage : 0,125" (3,2 mm)
• Passage traversant : Aucun
• Diamètre total : 4,375" (111,1 mm)
• Longueur totale : 4,018" (102,1 mm)
• Caractéristiques de conception : Construction modulaire pour maintenance simplifiée ; orifices d'évacuation spécialisés pour protection en cas de défaillance d'un raccord
