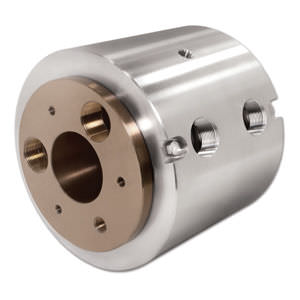

Raccord tournant pour eau FO-07103

pour gaz3 passagespour applications aéronautiques

DescriptionJoint tournant 3 passages conçu pour un Disorientation Research Device (DRD) utilisé en recherche aéronautique pour étudier les interactions visuelles/vestibulaires afin d'améliorer la sécurité des aviateurs militaires. Construction en acier inoxydable et option de protection contre les interférences (crosstalk) intégrée pour isoler les circuits.

Spécifications du projet

• Industrie : Aéronautique
• Type de fluides : Gaz, Eau
• Environnement : Intérieur
• Matériau : Acier inoxydable
• Pression max. : 100 PSI (7 BAR), 175 PSI (12 BAR)
• Vitesse max. : 30 tr/min
• Nombre de passages : 3
• Dimensions des passages : 1.500" (38,1 mm), 0.500" (12,7 mm)
• Alésage : 3.5" (88,9 mm)
• Diamètre : 10.938" (277,8 mm)
• Longueur : 9.780" (248,4 mm)
• Options : Protection contre les interférences (crosstalk)

Tags liés au projet (extrait de la page)

• Vitesse de rotation (catégorie) : 25 - 99 RPM
• Pression (catégorie) : 0 - 199 PSI (0 - 14 BAR)
• Alésage (catégorie) : 3.0" - 5.9" (76,2 mm - 149,9 mm)

Caractéristiques techniques

• Configuration : 3 passages
• Matériaux principaux : Construction en acier inoxydable
• Compatibilité médias : Gaz et Eau
• Pressions maximales : 100 PSI (7 BAR) et 175 PSI (12 BAR)
• Vitesse de rotation maximale : 30 tr/min
• Tailles des passages : 1.500" (38,1 mm) et 0.500" (12,7 mm)
• Alésage : 3.5" (88,9 mm)
• Diamètre extérieur : 10.938" (277,8 mm)
• Longueur totale : 9.780" (248,4 mm)
• Particularités : Protection contre les interférences intégrée (option)
