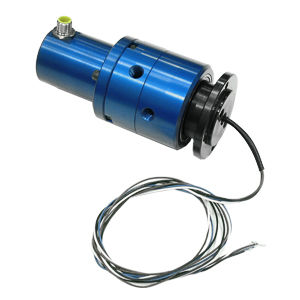

Raccord tournant pour gaz US-05312

2 passagesindustrielpour véhicules

Résumé
Joint rotatif 2 passages conçu pour des applications d'essais de pneus en développement et en production. Comprend une bague collectrice électrique intégrée pour le transfert de données. Conception haute vitesse prévue pour l'intégration sur montage monté sur roue et pour une utilisation en extérieur.

Attributs clés

• Secteur : automatisation d'usine
• Type de fluide : Gaz
• Environnement : Extérieur
• Matériaux : Carbone / Acier allié
• Pression maximale : 200 PSI [14 BAR]
• Vitesse maximale : 700 tr/min

Dimensions mécaniques et passages

• Nombre de passages : 2
• Diamètre passage : 0,156" [4 mm]
• Alésage traversant : 0,375" [9,5 mm]
• Diamètre : 2,687" [68,2 mm]
• Longueur : 5,761" [146,3 mm]

Caractéristiques techniques

• Modèle / Projet : US-05312
• Type : joint rotatif 2 passages
• Application : essais de pneus (développement et production) ; intégration sur montage monté sur roue
• Fonction intégrée : bague collectrice électrique pour transfert de données
• Milieu : Gaz
• Pression maximale : 200 PSI [14 BAR]
• Vitesse maximale : 700 tr/min
• Matériaux : Carbone / Acier allié
• Diamètre passage : 0,156" [4 mm]
• Alésage traversant : 0,375" [9,5 mm]
• Diamètre total : 2,687" [68,2 mm]
• Longueur : 5,761" [146,3 mm]
• Environnement : conçu pour une utilisation en extérieur
