Raccord tournant pour gaz PL-05116
6 passagespour automatismeen aluminium

Raccord tournant pour gaz - PL-05116 - DSTI - Dynamic Sealing Technologies - 6 passages / pour automatisme / en aluminium
Raccord tournant pour gaz - PL-05116 - DSTI - Dynamic Sealing Technologies - 6 passages / pour automatisme / en aluminium
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de DSTI - Dynamic Sealing Technologies

Caractéristiques

Media
pour gaz
Nombre de passages
6 passages
Applications
pour automatisme
Matériau
en aluminium
Vitesse de rotation

Max: 20 rpm
(125,66 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Pression

Max: 7 bar
(102 psi)

Min: 0 bar
(0 psi)

Taille nominale

101,6 mm
(4 in)

Description

Aperçu

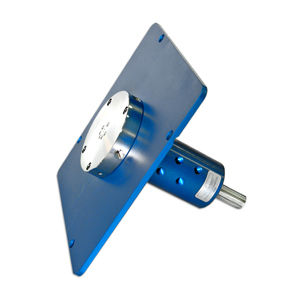

  • Joint tournant à 6 passages conçu pour l'intégration dans des équipements de soudage/brasure ; comprend une plaque de montage spécifiée par le client pour une installation directe dans la machine OEM.


Détails d'application
  • Industrie : Automatisation d'usine
  • Type de fluide : Gaz
  • Environnement : Intérieur


Mécanique / Dimensions
  • Matériau : Aluminium
  • Nombre de passages : 6
  • Dimension des passages : .188" [4.8 mm]
  • Alésage traversant : Aucun
  • Diamètre : 4.000" [101.6 mm]
  • Longueur : 8.000" [203.2 mm]


Performances
  • Pression max. : 100 PSI [7 BAR]
  • Vitesse max. : 20 tr/min


Remarques relatives au projet
  • Classification secteur liée : Automatisation d'usine
  • Plages typiques référencées sur projets similaires : 6-7 passages ; tailles de passage 0.125" - 0.249" [3.18 mm - 6.32 mm] ; vitesse de rotation 0-24 tr/min ; pression 0-199 PSI [0 - 14 BAR] ; matériau : Aluminium ; environnement : Intérieur ; option : Mécanisme d'entraînement.


Caractéristiques / Spécifications techniques
  • Projet / Modèle : PL-05116
  • Industrie : Automatisation d'usine
  • Fluide : Gaz
  • Environnement : Intérieur
  • Matériau : Aluminium
  • Nombre de passages : 6
  • Dimension des passages : .188" [4.8 mm]
  • Alésage traversant : Aucun
  • Diamètre : 4.000" [101.6 mm]
  • Longueur : 8.000" [203.2 mm]
  • Pression maximale : 100 PSI [7 BAR]
  • Vitesse maximale : 20 tr/min
