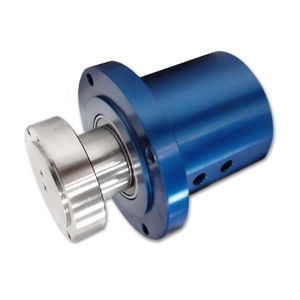

Raccord tournant pour gaz PT-05212

pour air comprimé2 passagesindustriel

Description
Joint tournant sur mesure à 2 passages conçu pour l'intégration dans un ensemble de préhension pneumatique. L'unité possède une bride spécialisée permettant un montage direct sur l'équipement client et est destinée aux fluides gazeux en environnement d'automatisation d'usine intérieur. Limites opérationnelles : pression max. 120 PSI [8 BAR], vitesse max. 45 tr/min.

Applications

• Automatisation d'usine — outillage en bout de bras, préhenseurs pneumatiques
• Intégration machine nécessitant une traversée rotative compacte à double canal

Général

• Industry: Factory Automation
• Media Type(s): Gas
• Environment: Indoor
• Material: Aluminum
• Max. Pressure(s): 120 PSI [8 BAR]
• Max. Speed: 45 RPM

Détails mécaniques

• Number of Passages: 2
• Passage Size(s): 0.156" [4 mm]
• Through Bore: None
• Diameter: 4.331" [110 mm]
• Length: 6.234" [158.3 mm]

Montage et compatibilité

• Bride spécialisée pour montage direct sur l'équipement client
• Orifices compatibles avec tuyauterie pneumatique Ø4 mm
• Pas de passage traversant ; vérifier exigences d'arbre et d'étanchéité pour l'intégration

Informations de commande

• Modèle : PT-05212
• Projet sur mesure — confirmer l'interface de bride et les exigences d'installation avec le fournisseur
