Raccord tournant pour fluide réfrigérant BU-06124
4 passagesen acier inoxydableavec collecteur électrique intégré

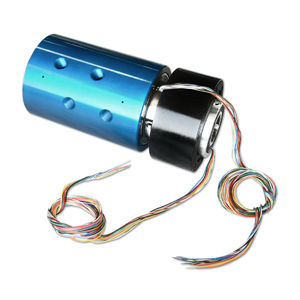

Raccord tournant pour fluide réfrigérant - BU-06124 - DSTI - Dynamic Sealing Technologies - 4 passages / en acier inoxydable / avec collecteur électrique intégré
Raccord tournant pour fluide réfrigérant - BU-06124 - DSTI - Dynamic Sealing Technologies - 4 passages / en acier inoxydable / avec collecteur électrique intégré
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de DSTI - Dynamic Sealing Technologies

Caractéristiques

Media
pour fluide réfrigérant
Nombre de passages
4 passages
Matériau
en acier inoxydable
Autres caractéristiques
à collecteur tournant, avec collecteur électrique intégré
Vitesse de rotation

Max: 9 rpm
(56,55 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Pression

Max: 2 bar
(29 psi)

Min: 0 bar
(0 psi)

Taille nominale

Max: 73,7 mm
(2,902 in)

Min: 25,4 mm
(1 in)

Description

Présentation
Le BU-06124 est un joint rotatif 4 passages conçu pour des équipements de soudage afin d'assurer l'alimentation et le retour du liquide de refroidissement. Il se monte sur un arbre client via une extrémité d'arbre spécialisée et intègre une bague collectrice électrique pour le transfert de données en rotation.

Contexte du projet
  • Industrie : automatisation d'usine
  • Nombre de passages : 4–5 passages (configuré à 4 pour cette unité)
  • Gamme de dimensions des passages : 0.250"–0.374" [6.35 mm–9.50 mm]
  • Vitesse de rotation (tr/min) : 0–24 RPM (vitesse opérationnelle utilisée : 9 RPM)
  • Plage de pression (PSI) : 0–199 PSI [0–14 BAR] (exigence du projet)
  • Média : liquide de refroidissement
  • Matériau : acier inoxydable
  • Gamme d'alésage traversant : 1.0"–2.9" [25.4 mm–73.7 mm]
  • Environnement : intérieur
  • Options : bague collectrice intégrée


Spécifications techniques
  • Industrie : automatisation d'usine
  • Type de média : liquide de refroidissement
  • Environnement : intérieur
  • Matériau : acier inoxydable
  • Pression maximale : 25 PSI [2 BAR]
  • Vitesse maximale : 9 RPM
  • Nombre de passages : 4
  • Dimension des passages : 0.250" [6.4 mm]
  • Alésage traversant : 1.190" [30.2 mm]
  • Diamètre : 3.750" [95.3 mm]
  • Longueur : 7.935" [201.5 mm]
  • Caractéristiques : extrémité d'arbre spécialisée pour montage client ; bague collectrice électrique intégrée pour le transfert de données ; conçu pour l'alimentation/retour de liquide de refroidissement dans des applications de soudage


Applications et notes d'installation
L'unité est destinée aux machines de soudage en intérieur nécessitant une distribution contrôlée de liquide de refroidissement et une transmission de données sur une interface rotative. Le montage exige la concordance des dimensions de l'arbre client ; consulter les plans techniques pour l'engagement de l'extrémité d'arbre et les connexions électriques de la bague collectrice.

Options
  • Configuration de bague collectrice pour canaux de données
  • Options de matériau et d'étanchéité disponibles selon les exigences du projet
