Raccord tournant pour huile PX-05505

pour gaz5 passagespour machine-outil

Aperçu

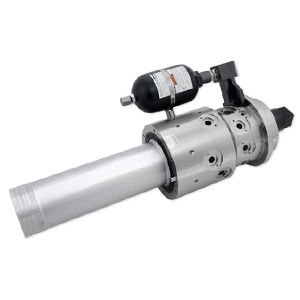

Joint rotatif à 5 passages conçu pour une presse à poinçon multi-postes utilisée en emboutissage métallique. L'unité est un remplacement OEM direct et intègre un accumulateur hydraulique intégré spécifié par le client pour atténuer les pics de pression lors du cycle de poinçonnage.

Informations générales

• Industrie : Factory Automation; Machine Tool
• Type(s) de fluide : Gaz; Huile
• Environnement : Intérieur
• Matériau : Acier carbone / alliage
• Pression(s) maxi : 100 PSI [7 BAR], 650 PSI [45 BAR], 900 PSI [62 BAR], 2 500 PSI [172 BAR]
• Vitesse maxi : 20 RPM

Passages et dimensions

• Nombre de passages : 5
• Taille(s) des passages : 1.300" [33 mm], 1.180" [30 mm], 0.787" [20 mm], 0.591" [15 mm], 0.4720" [12 mm]
• Alésage traversant : Aucun
• Diamètre : 8.858" [225 mm]
• Longueur : 34.000" [863.6 mm]

Description
Joint rotatif destiné à l'intégration dans une presse à poinçon multi-postes pour emboutissage. Le design permet un remplacement OEM direct et intègre un accumulateur hydraulique spécifié par le client afin de réduire les pics de pression rencontrés lors du processus de poinçonnage.

Caractéristiques techniques

• Modèle : PX-05505
• Industrie : Factory Automation; Machine Tool
• Fluide : Gaz; Huile
• Environnement : Intérieur
• Matériau : Acier carbone / alliage
• Pressions max. : 100 PSI (7 BAR), 650 PSI (45 BAR), 900 PSI (62 BAR), 2 500 PSI (172 BAR)
• Vitesse de rotation maximale : 20 RPM
• Nombre de passages : 5
• Tailles des passages : 1.300" (33 mm); 1.180" (30 mm); 0.787" (20 mm); 0.591" (15 mm); 0.4720" (12 mm)
• Alésage traversant : Aucun
• Diamètre extérieur : 8.858" (225 mm)
• Longueur totale : 34.000" (863.6 mm)
• Exemple d'application : Presse à poinçon multi-postes pour emboutissage métallique avec accumulateur hydraulique intégré pour l'atténuation des pics de pression
