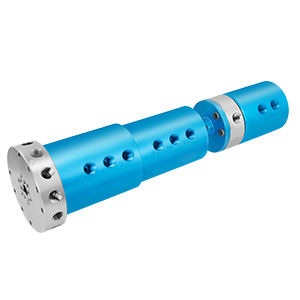

Raccord tournant pour gaz DP-063112

16 passagespour machine-outilpour table rotative

Description
Ce joint rotatif pour fluides 16 passages (DP-063112) est conçu pour alimenter en air comprimé un système de serrage sur plateau rotatif. Réalisé en aluminium et adapté aux applications d'indexage/basse vitesse, il permet d'acheminer plusieurs conduites d'air via un ensemble tournant compact.

Détails du projet

• Industrie : Automatisation industrielle, Machine-outil
• Type(s) de fluide : Gaz (air)
• Environnement : Non spécifié
• Matériau : Aluminium
• Pression maxi : 100 PSI [7 BAR]
• Vitesse maxi : Indexage (application basse vitesse/indexation)

Détails des passages et dimensions

• Nombre de passages : 16
• Dimension des passages : .156" [4 mm]
• Alésage traversant : .375" [9.5 mm]
• Diamètre : 2.937" [74,6 mm]
• Longueur : 11.214" [284,8 mm]

Caractéristiques / spécifications techniques

• Type : joint rotatif pour fluides 16 passages
• Fonction : alimentation en air pour système de serrage sur plateau rotatif
• Fluide : Gaz (air)
• Matériau : construction en aluminium
• Pression maximale : 100 PSI [7 BAR]
• Vitesse maximale : Indexage (convient aux applications basse vitesse/indexation)
• Nombre de passages : 16
• Diamètre passage : .156" [4 mm]
• Diamètre d'alésage traversant : .375" [9.5 mm]
• Diamètre extérieur : 2.937" [74,6 mm]
• Longueur totale : 11.214" [284,8 mm]
