Raccord tournant pour gaz TF-07922
2 passagespour table rotativepour machine-outil

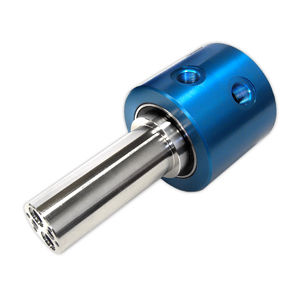

Raccord tournant pour gaz - TF-07922 - DSTI - Dynamic Sealing Technologies - 2 passages / pour table rotative / pour machine-outil
Raccord tournant pour gaz - TF-07922 - DSTI - Dynamic Sealing Technologies - 2 passages / pour table rotative / pour machine-outil
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de DSTI - Dynamic Sealing Technologies

Caractéristiques

Media
pour gaz
Nombre de passages
2 passages
Applications
pour machine-outil, pour automatisme, pour table rotative
Matériau
en aluminium
Autres caractéristiques
sur mesure, à montage sur arbre
Vitesse de rotation

Max: 10 rpm
(62,83 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Pression

Max: 7 bar
(102 psi)

Min: 0 bar
(0 psi)

Taille nominale

9,5 mm
(0,374 in)

Description

Aperçu
Joint tournant sur mesure à 2 passages en aluminium, conçu pour des tables tournantes. Intègre une extension d'arbre spécialisée pour le montage et une bague collectrice électrique (slip ring) pour le transfert de données. Conçu pour des fluides gazeux en environnement industriel intérieur, notamment automatisation d'usine et machine-outil.

Caractéristiques techniques
  • Nombre de passages : 2
  • Taille de passage : 0,375" (9,5 mm)
  • Média : Gaz
  • Matériau : Aluminium
  • Pression maximale : 100 PSI (7 BAR)
  • Vitesse maximale : 10 tr/min
  • Alésage traversant : Aucun
  • Diamètre extérieur : 3,437" (87,3 mm)
  • Longueur : 7,220" (183,4 mm)
  • Environnement : Intérieur
  • Secteurs typiques : Automatisation d'usine ; Machine-outil


Applications
  • Tables tournantes sur centres d'usinage et unités d'indexage
  • Systèmes de transfert et ensembles rotatifs nécessitant une alimentation en gaz
  • Systèmes nécessitant la transmission de données à travers une interface tournante


Options et caractéristiques
  • Bague collectrice électrique incluse pour le transfert de données
  • Extension d'arbre spécialisée pour le montage
  • Configuration personnalisée disponible sur demande
