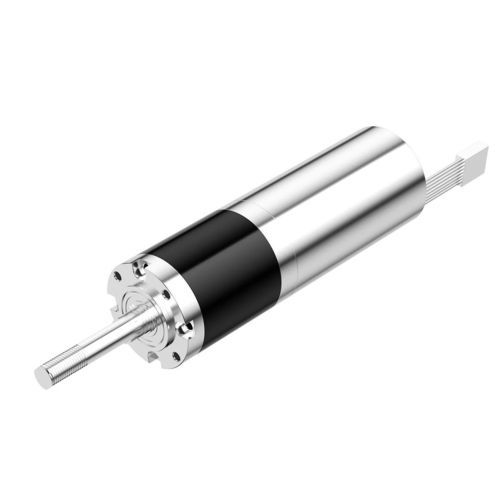

Motoréducteur DC PG-P42

planétairecoaxial1 - 5 Nm

Présentation
Le motoréducteur planétaire en métallurgie des poudres PG-P42 est un motoréducteur planétaire configurable de 42 mm conçu pour des systèmes de mouvement nécessitant une transmission compacte à forte densité de couple. Il fournit jusqu'à 120 kgf·cm de couple continu et 180 kgf·cm de couple momentané selon la configuration d'étages, permettant une puissance modulable pour actionneurs robotiques, automatisation industrielle et systèmes d'entraînement de précision.

Caractéristiques principales

• Couple momentané jusqu'à 180 kgf·cm
• Entraînement planétaire 42 mm avec engrenages en métallurgie des poudres
• Architecture de transmission sur 4 étages avec multiples rapports
• Personnalisation OEM/ODM pour intégration des systèmes d'entraînement

Paramètres de performance (résumé)
PG-P42
Nombre d'étages | 1 | 2 | 3 | 4
Rapport de réduction | 3.7, 4.3, 5.2 | 3.7, 16, 18.5, 19.2, 22.4, 27 | 51, 59, 68, 71, 79, 82, 95, 100, 115, 139 | 189, 218, 252, 264, 292, 305, 337, 353, 369, 408, 426, 493, 516, 596, 721
Longueur de l'engrenage (mm) | 34.1 | 43.8 | 56.5 | 66.2
Couple admissible continu max (kgf·cm) | 10 | 50 | 60 | 120
Couple admissible momentané max (kgf·cm) | 15 | 75 | 90 | 180
Efficacité (%) | 90 | 81 | 73 | 65
Longueur du moteur | Selon le moteur spécifié
Diamètre extérieur | 42 mm
Type de boîte | Structure planétaire
Matériau arbre de sortie | Acier inoxydable
Type de roulement arbre de sortie | Roulements à billes
Matériau des pignons | Poudres ferreuses, plastique, métal
Matériau du boîtier | Métal
Humidité de fonctionnement | 20%–85% HR
Température de fonctionnement | -30°C–+100°C
Personnalisation | Personnalisation disponible (conception & fabrication)

Applications
Convient pour actionneurs robotiques, automatisation industrielle, systèmes d'entraînement de précision, tondeuses robotiques, robots humanoïdes et mains dextres nécessitant des entraînements planétaires compacts à fort couple.

Caractéristiques techniques

• Série modèle : PG-P42
• Diamètre extérieur : 42 mm
• Étages d'engrenage disponibles : 1, 2, 3, 4
• Large choix de rapports pour chaque étage (voir tableau ci‑dessus)
• Couple continu max jusqu'à 120 kgf·cm (4 étages)
• Couple momentané max jusqu'à 180 kgf·cm (4 étages)
• Plage d'efficacité par étage : 65%–90%
• Plage de longueur d'engrenage : 34.1 mm à 66.2 mm selon les étages
• Structure du réducteur : Planétaire
• Arbre de sortie : acier inoxydable avec roulements à billes
• Matériaux des engrenages : métallurgie des poudres à base de fer, plastique, métal
• Boîtier : métal
• Humidité de fonctionnement : 20%–85% HR
• Température de fonctionnement : -30°C à +100°C
• Personnalisation OEM/ODM pour systèmes d'entraînement (conception & fabrication)
