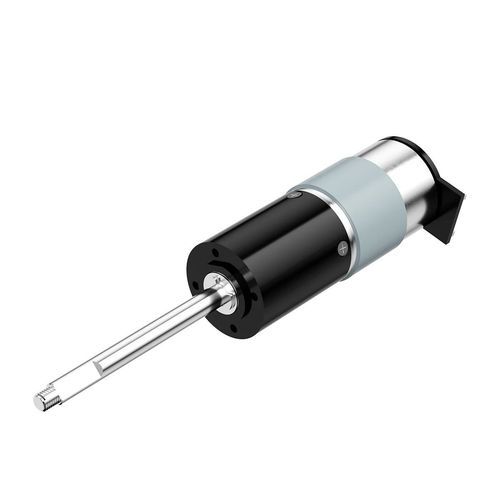

Motoréducteur DC PG-P28

planétairecoaxial5 - 10 Nm

Description
Le motoréducteur planétaire en métallurgie des poudres PG-P28 est un réducteur-planétaire de 28 mm conçu pour des entraînements miniatures soumis à de fortes charges. Il fournit jusqu'à 60 kgf·cm de couple continu et jusqu'à 90 kgf·cm de couple momentané (pic). L'appareil dispose d'un boîtier métallique compact, d'un arbre de sortie en acier inoxydable et d'un support à roulements (rouleaux/à billes) pour une transmission de puissance stable.

Caractéristiques principales

• Capacité de charge en pic : 90 kgf·cm (momentané)
• Format d'entraînement intégré de 28 mm
• Arbre de sortie en acier inoxydable
• Support par roulements à billes/rouleaux pour une transmission stable
• Boîtier métallique compact

Paramètres (tableau récapitulatif)
PG-P28
Étages d'engrenage : 1 | 2 | 3 | 4
Rapports : 4,6 | 16, 24, 36 | 64, 96, 144, 216 | 256, 384, 576, 864, 1296
Longueur d'engrenage (mm) : 21,3 | 29,8 | 38,3 | 46,3
Couple continu admissible max. (kgf·cm) : 7,5 | 30 | 50 | 60
Couple momentané admissible max. (kgf·cm) : 11 | 45 | 75 | 90
Rendement (%) : 90 | 81 | 73 | 65
Longueur du moteur : selon le moteur spécifié
Diamètre extérieur : 28 mm
Type de boîte : structure planétaire
Matériau de l'arbre de sortie : acier inoxydable
Type de palier de l'arbre : roulements à billes
Matériau des engrenages : métallurgie des poudres à base de fer, plastique, métal
Matériau du boîtier : métal
Humidité de fonctionnement : 20%–85% HR
Température de fonctionnement : -30°C–+100°C
Personnalisation : conception et fabrication disponibles

Caractéristiques / spécifications techniques

• Modèle / SKU : PG-P28
• Diamètre extérieur : 28 mm
• Étages d'engrenage disponibles : 1, 2, 3, 4
• Rapports disponibles (exemples) : 4,6 ; 16, 24, 36 ; 64, 96, 144, 216 ; 256, 384, 576, 864, 1296
• Longueur d'engrenage (par étage) : 21,3 mm (1 étage), 29,8 mm (2 étages), 38,3 mm (3 étages), 46,3 mm (4 étages)
• Couple continu admissible max. : jusqu'à 60 kgf·cm (4 étages)
• Couple momentané admissible max. : jusqu'à 90 kgf·cm (4 étages)
• Rendement par étage : 1 étage ~90%, 2 étages ~81%, 3 étages ~73%, 4 étages ~65%
• Longueur du moteur : dépend du moteur spécifié (personnalisable)
• Type de boîte : structure planétaire
• Arbre de sortie : acier inoxydable
• Palier arbre de sortie : roulements à billes (support par roulements pour transmission stable)
• Matériaux des engrenages : métallurgie des poudres à base de fer, plastique, métal
• Matériau du boîtier : métal
• Humidité de fonctionnement : 20%–85% HR
• Plage de température de fonctionnement : -30°C à +100°C
• Personnalisation : conception et fabrication disponibles selon les exigences
