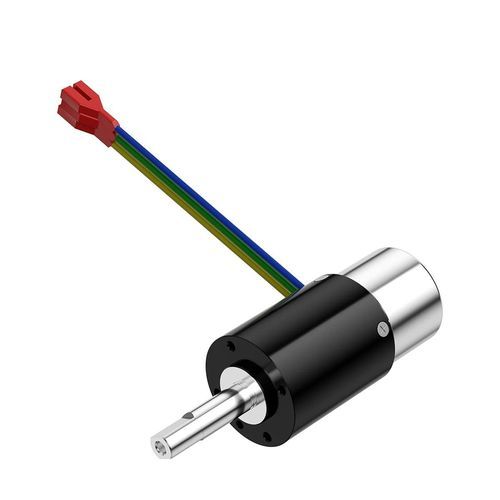

Motoréducteur DC PG-P32

planétairecoaxialà encastrer

Présentation produit

Le réducteur-moteur PG-P32 en métallurgie des poudres est un moteur à engrenages planétaires de 32 mm conçu pour des ensembles d'entraînement compacts nécessitant une forte densité de couple et un support mécanique fiable. Il fournit jusqu'à 80 kgf·cm de couple continu et jusqu'à 120 kgf·cm de couple instantané. L'arbre de sortie est en acier inoxydable et monté sur roulements à billes. La configuration intégrée moteur+réducteur convient à la robotique, aux équipements d'automatisation et aux systèmes de mouvement intelligents.

Caractéristiques clés

• Capacité de couple instantané 120 kgf·cm
• Conception intégrée de réducteur-moteur planétaire 32 mm
• Sortie supportée par roulements à billes
• Arbre de sortie en acier inoxydable

Paramètres (tableau)
PG-P32
Étages d'engrenage : 1 | 2 | 3 | 4
Rapports de réduction : 4,6 | 16, 24, 36 | 64, 96, 144, 216 | 256, 384, 576, 864, 1296
Longueur d'engrenage (mm) : 29,1 | 39,1 | 49,1 | 59,1
Couple continu admissible max (kgf·cm) : 7,5 | 40 | 70 | 80
Couple instantané admissible max (kgf·cm) : 11 | 60 | 100 | 120
Rendement (%) : 90 | 81 | 73 | 65
Longueur du moteur : dépend du moteur spécifié
Diamètre extérieur : 32 mm
Type de boîte : structure planétaire
Matériau de l'arbre de sortie : acier inoxydable
Type de palier de sortie : roulements à billes
Matériau des pignons : métallurgie des poudres à base de fer, plastique, métal
Matériau du boîtier : métal
Humidité de fonctionnement : 20%–85% HR
Température de fonctionnement : -30°C à +100°C
Personnalisation : personnalisation de conception et fabrication disponible

Caractéristiques / spécifications techniques

• Modèle : PG-P32 (diamètre extérieur 32 mm)
• Type de boîte : structure planétaire
• Étages disponibles : 1, 2, 3, 4
• Rapports disponibles (exemples) : 4,6; 16, 24, 36; 64, 96, 144, 216; 256, 384, 576, 864, 1296
• Longueurs d'engrenage (mm) par étage : 29,1 (1 étage), 39,1 (2 étages), 49,1 (3 étages), 59,1 (4 étages)
• Couple continu max : jusqu'à 80 kgf·cm (selon l'étage)
• Couple instantané max : jusqu'à 120 kgf·cm (selon l'étage)
• Rendement : de 90% (1 étage) à 65% (4 étages)
• Arbre de sortie : acier inoxydable avec support par roulements à billes
• Matériaux des engrenages : métallurgie des poudres à base de fer, plastique, métal
• Boîtier : métal
• Humidité de fonctionnement : 20%–85% HR
• Température de fonctionnement : -30°C à +100°C
• Longueur du moteur : dépend du moteur spécifié (conception intégrée)
• Personnalisation : personnalisation de conception et fabrication disponible
