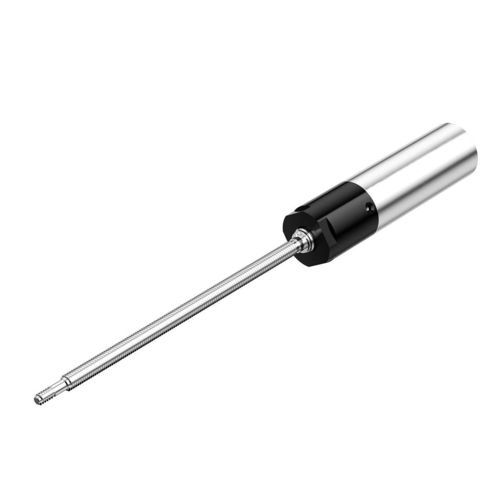

Motoréducteur DC PG-P12

planétairecoaxial0,2 - 0,5 Nm

Vue d'ensemble
Le PG-P12 est un moteur avec réducteur planétaire de 12 mm doté d'engrenages en métallurgie des poudres et d'un palier de sortie imprégné d'huile. Solution de transmission compacte offrant 1 à 4 étages planétaires, rapports de transmission de 4,6 à 1296 et un couple momentané jusqu'à 4,5 kgf·cm. Plage de température de fonctionnement : -30°C à +100°C. Applications typiques : tondeuses robots, robots de jardin, robots de service et dispositifs domotiques. Options de conception et de fabrication sur mesure disponibles.

Principales caractéristiques

• Moteur d'engrenage planétaire miniature 12 mm
• Technologie d'engrenages en métallurgie des poudres
• Palier de sortie imprégné d'huile
• Couple momentané jusqu'à 4,5 kgf·cm
• Disponibles 1 à 4 étages planétaires et multiples rapports

Tableau des paramètres

• Étages d'engrenage : 1 | 2 | 3 | 4
• Rapports : 4,6 (1 étage) ; 16, 24, 36 (2 étages) ; 64, 96, 144, 216 (3 étages) ; 256, 384, 576, 864, 1296 (4 étages)
• Longueur d'engrenage (mm) : 12,4 | 16,2 | 20 | 23,8
• Couple continu admissible (kgf·cm) : 0,5 | 1 | 2 | 3
• Couple momentané admissible (kgf·cm) : 0,8 | 1,5 | 3 | 4,5
• Rendement (%) : 90 | 81 | 73 | 65
• Longueur du moteur : dépend du moteur spécifié
• Diamètre extérieur : 12 mm
• Type de boîte : structure planétaire
• Matériau arbre de sortie : acier inoxydable
• Palier arbre de sortie : palier imprégné d'huile
• Matériaux d'engrenage : métallurgie des poudres à base de fer, plastique, métal
• Matériau du boîtier : métal
• Humidité de fonctionnement : 20%–85% HR
• Température de fonctionnement : -30°C–+100°C
• Personnalisation : options de conception et de fabrication disponibles
• Modèle 3D : fichier GLB disponible sur la page produit

Spécifications techniques

• Modèle : PG-P12
• Diamètre extérieur : 12 mm
• Étages disponibles : 1, 2, 3, 4
• Rapports disponibles : voir tableau des paramètres
• Longueurs d'engrenage : 12,4 / 16,2 / 20 / 23,8 mm
• Couple continu max. : 0,5 / 1 / 2 / 3 kgf·cm
• Couple momentané max. : 0,8 / 1,5 / 3 / 4,5 kgf·cm
• Rendement : 90% / 81% / 73% / 65%
• Type de boîte : planétaire
• Matériau arbre de sortie : acier inoxydable
• Palier de sortie : imprégné d'huile
• Matériaux d'engrenage : métallurgie des poudres à base de fer, plastique, métal
• Matériau du boîtier : métal
• Température de fonctionnement : -30°C à +100°C
• Humidité de fonctionnement : 20%–85% HR
• Personnalisation : conception et fabrication disponibles
• Applications : tondeuses robots, robots de jardin, robots intelligents, dispositifs domotiques
