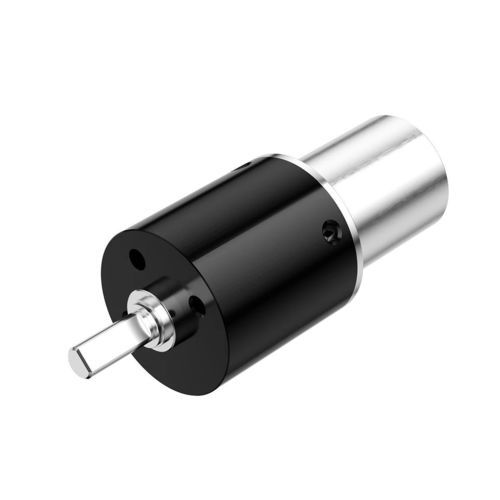

Motoréducteur DC PG-P16

planétairecoaxial1 - 5 Nm

Présentation du produit
Le motoréducteur en métallurgie des poudres PG-P16 est une solution de transmission planétaire compacte de 16 mm conçue pour les systèmes d'entraînement miniatures nécessitant un compromis entre capacité de couple, encombrement réduit et transmission mécanique fiable. Proposé en 1 à 4 étages avec un couple d'impulsion maximal jusqu'à 15 kgf·cm. Convient pour intégration avec différents moteurs spécifiés ; personnalisation (conception & fabrication) disponible.

Caractéristiques clés

• Motoréducteur 16 mm en métallurgie des poudres
• Couple d'impulsion jusqu'à 15 kgf·cm
• Structure à engrenage planétaire
• 1–4 étages

Paramètres (tableau)
PG-P16
Étages d'engrenage : 1 | 2 | 3 | 4
Rapport de réduction : 4,6 | 16,24,36 | 64,96,144,216 | 256,384,576,864,1296
Longueur d'engrenage (mm) : 11.5 | 14.8 | 18.1 | 21.4
Couple continu admissible max (kgf·cm) : 2 | 4 | 8 | 10
Couple d'impulsion admissible max (kgf·cm) : 3 | 5 | 12 | 15
Efficacité (%) : 90 | 81 | 73 | 65
Longueur du moteur : dépend du moteur spécifié
Diamètre extérieur : 16 mm
Type de boîte : structure planétaire
Matériau de l'arbre de sortie : acier inoxydable
Type de palier arbre de sortie : palier imprégné d'huile
Matériaux des engrenages : métallurgie des poudres à base de fer, plastique, métal
Matériau du boîtier : métal
Humidité de fonctionnement : 20%–85% HR
Température de fonctionnement : -30°C–+100°C
Personnalisation disponible (conception & fabrication)

Caractéristiques techniques

• Modèle : PG-P16
• Diamètre extérieur : 16 mm
• Étages d'engrenage : 1–4
• Rapports (par étage) : 4,6; 16,24,36; 64,96,144,216; 256,384,576,864,1296
• Longueur d'engrenage (mm) par étage : 11.5 / 14.8 / 18.1 / 21.4
• Couple continu max (kgf·cm) par étage : 2 / 4 / 8 / 10
• Couple d'impulsion max (kgf·cm) par étage : 3 / 5 / 12 / 15
• Efficacité (%) par étage : 90 / 81 / 73 / 65
• Arbre de sortie : acier inoxydable
• Pallier arbre de sortie : palier imprégné d'huile
• Matériaux des engrenages : métallurgie des poudres à base de fer, plastique, métal
• Boîtier : métal
• Humidité de fonctionnement : 20%–85% HR
• Température de fonctionnement : -30°C–+100°C
• Personnalisation : conception & fabrication disponibles
