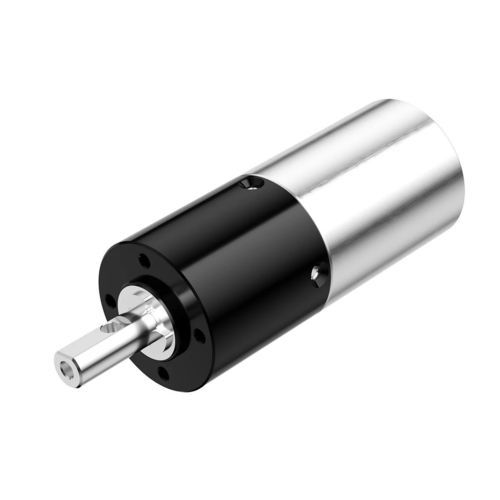

Motoréducteur DC PG-P24

planétairecoaxialà arbre plein

Aperçu
Le PG-P24 est un moteur réducteur planétaire de 24 mm utilisant des engrenages en métallurgie des poudres. Avec un boîtier métallique, un arbre de sortie en acier inoxydable et une configuration à double palier de sortie, il offre jusqu'à 33 kgf·cm de couple momentané admissible (selon l'étage) et s'adresse aux modules robotiques compacts, dispositifs intelligents et autres applications d'entraînement à encombrement réduit.

Caractéristiques clés

• Diamètre extérieur compact de 24 mm
• Couple momentané jusqu'à 33 kgf·cm (selon l'étage)
• Arbre de sortie en acier inoxydable
• Double palier de sortie (palier imprégné d'huile ou roulements à billes)
• Engrenages en métallurgie des poudres à base de fer, boîtier métallique
• Personnalisation disponible (conception et fabrication)

Paramètres (tableau récapitulatif)
Modèle : PG-P24
Étages d'engrenage : 1 / 2 / 3 / 4
Rapports de réduction : 1 étage : 4,6 ; 2 étages : 16, 24, 36 ; 3 étages : 64, 96, 144, 216 ; 4 étages : 256, 384, 576, 864, 1296
Longueur des engrenages (mm) : 1 étage 19,1 ; 2 étages 25 ; 3 étages 32 ; 4 étages 39
Couple admissible continu max (kgf·cm) : 4 / 6,5 / 17,5 / 22
Couple admissible momentané max (kgf·cm) : 6 / 9,5 / 26 / 33
Efficacité (%) : 90 / 81 / 73 / 65
Longueur du moteur : dépend du moteur spécifié
Diamètre extérieur : 24 mm
Type de réducteur : Structure planétaire
Matériau de l'arbre de sortie : Acier inoxydable
Type de palier de sortie : Palier imprégné d'huile / Roulements à billes (double palier de sortie)
Matériau des engrenages : Métallurgie des poudres à base de fer, plastique, métal
Matériau du boîtier : Métal
Humidité de fonctionnement : 20 %–85 % HR
Température de fonctionnement : -30°C–+100°C
Personnalisation : Conception et fabrication disponibles

Applications recommandées

• Modules d'articulation robotique et mains humanoïdes dextres
• Tondeuses robotisées compactes, robots de service extérieurs
• Matériel intelligent, dispositifs connectés et actionneurs compacts
• Robots de nettoyage de piscine et autres robots compacts nécessitant de petits moteurs planétaires

Caractéristiques techniques

• Modèle / SKU : PG-P24
• Diamètre extérieur : 24 mm
• Étages d'engrenage disponibles : 1, 2, 3, 4
• Rapports disponibles par étage : 1 étage : 4,6 ; 2 étages : 16, 24, 36 ; 3 étages : 64, 96, 144, 216 ; 4 étages : 256, 384, 576, 864, 1296
• Longueurs des engrenages (mm) par étage : 1 étage 19,1 ; 2 étages 25 ; 3 étages 32 ; 4 étages 39
• Couple continu admissible (kgf·cm) par étage : 4 / 6,5 / 17,5 / 22
• Couple momentané admissible (kgf·cm) par étage : 6 / 9,5 / 26 / 33
• Efficacité (%) par étage : 90 / 81 / 73 / 65
• Longueur du moteur : dépend du moteur spécifié
• Type de réducteur : Structure planétaire
• Matériau de l'arbre de sortie : Acier inoxydable
• Palier de sortie : Palier imprégné d'huile ou roulements à billes (double palier de sortie)
• Matériaux d'engrenage : Métallurgie des poudres à base de fer, plastique, métal
• Matériau du boîtier : Métal
• Humidité de fonctionnement : 20 %–85 % HR
• Température de fonctionnement : -30°C à +100°C
• Personnalisation : Conception et fabrication disponibles
