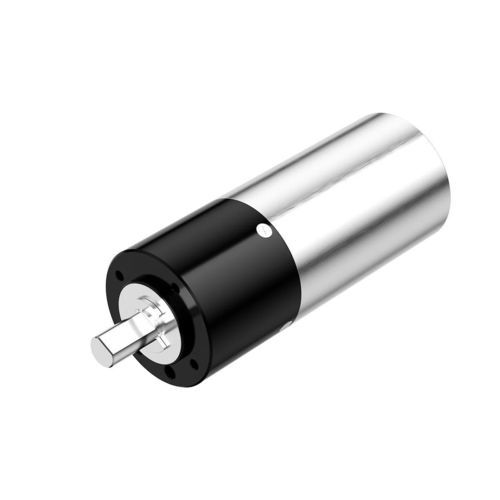

Motoréducteur DC PG-P36

planétairecoaxial1 - 5 Nm

Présentation
Le PG-P36 est un motoréducteur planétaire à engrenages en métallurgie des poudres, configurable pour des ensembles de transmission compacts et spécifiques à l'application. Il présente un diamètre extérieur de 36 mm, des longueurs de boîtier de 22.1 à 47.9 mm et des options de 1 à 4 étages planétaires. La conception modulaire permet d'adapter la longueur du moteur au moteur spécifié pour une intégration optimisée.

Caractéristiques clés

• Format 36 mm pour installations compactes
• Longueurs de boîtier disponibles : 22.1 / 30.7 / 39.3 / 47.9 mm
• Efficacité élevée en un seul étage (~90 %) et valeurs d'efficacité pour variantes multi-étages
• Multiples rapports de transmission sur 1–4 étages pour flexibilité vitesse/ couple
• Arbre de sortie : acier inoxydable ; roulements : roulements à billes
• Matières des engrenages : métallurgie des poudres à base de fer, plastique, métal
• Boîtier : métal
• Humidité de fonctionnement : 20%–85% HR ; température de fonctionnement : -30°C à +100°C
• Personnalisation en conception et fabrication disponible

Paramètres techniques

• Modèle : PG-P36
• Diamètre extérieur : 36 mm
• Options de longueur du boîtier : 22.1 mm, 30.7 mm, 39.3 mm, 47.9 mm
• Étages disponibles : 1, 2, 3, 4
• Rapports par étage : 1-étage : 4.6 ; 2-étages : 16, 24, 36 ; 3-étages : 56, 96, 144, 216 ; 4-étages : 256, 384, 576, 864, 1296
• Couple continu admissible max. (kgf·cm) : 1-étage 7.5 / 2-étages 40 / 3-étages 60 / 4-étages 60
• Couple momentané admissible max. (kgf·cm) : 1-étage 11 / 2-étages 60 / 3-étages 90 / 4-étages 90
• Efficacité : 1-étage 90% / 2-étages 81% / 3-étages 73% / 4-étages 65%
• Longueur du moteur : dépend du moteur spécifié (adaptable)
• Type de boîte : structure planétaire

Applications et intégration
Le PG-P36 convient aux ensembles de transmission compacts dans l'automatisation industrielle, la robotique, les actionneurs de précision, les instruments et autres équipements nécessitant une conversion couple/vitesse peu encombrante. Sa modularité facilite l'intégration mécanique et électrique avec les moteurs choisis par le client.

Personnalisation et commande

• Personnalisation possible (interface moteur, longueur du boîtier, matériaux)
• Fournir les dimensions et objectifs de performance du moteur pour adapter la longueur
• Contacter le fournisseur pour plans techniques, délais et quantités minimales
