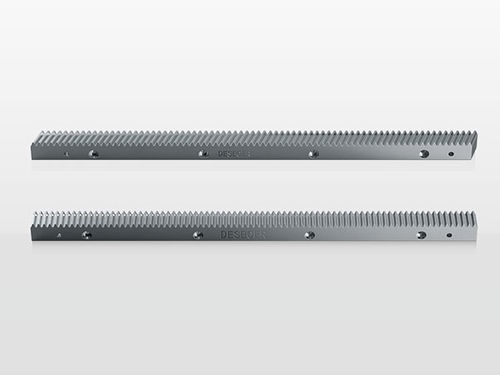

Rack pour équipement PR series

Aperçu du produit
Crémaillères DESBOER pour fraisage, trempées par induction avec dents hélicoïdales. Conçues pour les transmissions linéaires entraînées par pignon et les applications de positionnement dans les machines-outils et systèmes d'automatisation.

Informations générales
Acier n° : 1.0503 (C45)
Modules disponibles : 1,5, 2, 3, 4, 5, 6, 8
Traitement thermique : Trempé et revenu, dureté 24–27 HRC
Forme des dents : Dents hélicoïdales, angle d'hélice (RH) 19°31'42"
Classe de qualité : 8s

Signification du code
Les codes de référence indiquent le module, la longueur nominale et la configuration. Images et entrées de catalogue disponibles sur la fiche produit d'origine.

Caractéristiques techniques (sélection)
PR158R050C0 | 1.5 | 500 | 6.7 | 100 | 17 | 17 | 15.5 | 62.5 | 125 | 4 | 6 | 6 | 10 | 6 | 31.7 | 436.6 | 5.7 | 0.057
PR158R100C0 | 1.5 | 1000 | 6.7 | 200 | 17 | 17 | 15.5 | 62.5 | 125 | 8 | 6 | 6 | 10 | 6 | 31.7 | 936.6 | 5.7 | 0.066
PR028R050C0 | 2 | 500 | 8.5 | 75 | 24 | 24 | 22 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.057
PR028R100C0 | 2 | 1000 | 8.5 | 150 | 24 | 24 | 22 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.6 | 5.7 | 0.066
PR038R050C0 | 3 | 500 | 10.3 | 50 | 29 | 29 | 26 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430 | 7.7 | 0.066
PR038R100C0 | 3 | 1000 | 10.3 | 100 | 29 | 29 | 26 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930 | 7.7 | 0.072
PR048R050C0 | 4 | 506.67 | 13.8 | 38 | 39 | 39 | 35 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433 | 7.7 | 0.068
PR048R100C0 | 4 | 1000 | 13.8 | 75 | 39 | 39 | 35 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.4 | 7.7 | 0.078
PR058R050C0 | 5 | 500 | 17.4 | 30 | 49 | 39 | 34 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425 | 11.7 | 0.068
PR058R100C0 | 5 | 1000 | 17.4 | 60 | 49 | 39 | 34 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925 | 11.7 | 0.078
PR068R050C0 | 6 | 500 | 20.9 | 25 | 59 | 49 | 43 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425 | 15.7 | 0.068
PR068R100C0 | 6 | 1000 | 20.9 | 50 | 59 | 49 | 43 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925 | 15.7 | 0.078
PR088R050C0 | 8 | 480 | 28 | 18 | 79 | 79 | 71 | 60 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240 | 19.7 | 0.073
PR088R100C0 | 8 | 960 | 28 | 36 | 79 | 79 | 71 | 60 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720 | 19.7 | 0.085

Méthodes d'installation

• Étape 1. Selon les trous de boulonnage prévus sur la table, fixer la crémaillère avec des boulons de serrage selon la précontrainte requise.
• Étape 2. Installer la crémaillère avec le crochet inverse pour faciliter l'extension. Après réglage, serrer la crémaillère avec les boulons.
• Étape 3. Après installation, mesurer le parallélisme de la crémaillère et le faux-rond des dents à l'aide d'un comparateur.
• Étape 4. Après contrôle, aléser le trou de goupille de positionnement et installer la goupille pour verrouiller.

Points d'attention
Pour garantir la durée de vie en service, appliquer une lubrification adaptée, des mesures anti-corrosion et un entretien régulier. Éviter les surcharges prolongées pouvant endommager l'équipement.

Dépannage (pannes et mesures correctives)
Phénomène de panne | Cause possible | Mesure corrective
Augmentation du bruit | Dégradation de la transmission d'engrenage | Vérifier la transmission d'engrenage
Mauvais montage crémaillère/pignon | Contrôler le montage selon les étapes d'installation
Défaillance de lubrification | Vérifier le système de lubrification et renouveler le lubrifiant
Montée de la température de fonctionnement | Conception ou dissipation thermique inappropriée | Vérifier les paramètres de conception ; ajouter refroidissement si nécessaire
Fuite d'huile | Suralimentation en lubrifiant | Retirer l'excès et corriger la fréquence/dose de lubrification
Fissures par frottement sur la surface des dents | Mauvaise lubrification | Restaurer la lubrification correcte ; envisager un système de lubrification automatique
Rugosité/pitting des dents | Mauvaise lubrification ou contamination | Maintenir la lubrification et un environnement propre ; prévenir les contaminations
Mauvais parallélisme/perpendicularité | Position de montage incorrecte | Reconfirmer et corriger l'alignement crémaillère-pignon
Surcharge ou collision | Charge excessive ou corps étrangers dans la zone de travail | Vérifier les charges de conception ; assurer l'arrêt d'urgence et les procédures de sécurité

Caractéristiques / Spécifications techniques

• Matériau : Acier n° 1.0503 (C45)
• Modules disponibles : 1,5, 2, 3, 4, 5, 6, 8
• Traitement thermique : Trempé et revenu, dureté 24–27 HRC
• Forme des dents : Dents hélicoïdales, angle d'hélice (RH) 19°31'42"
• Classe de qualité : 8s
• Codes et options dimensionnelles standards pour différentes combinaisons module/longueur (voir tableau technique ci‑dessus)
• Installation : Fixation par boulons, crochet inverse pour extension, vérification au comparateur, fixation par goupille de positionnement
