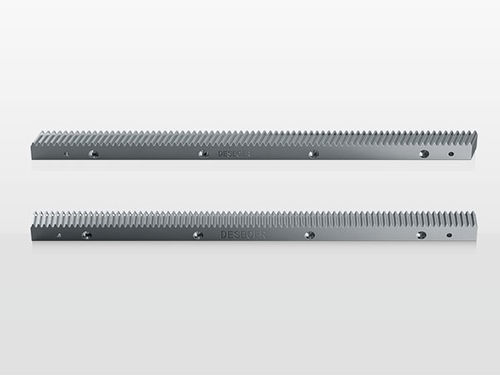

Crémaillère à denture hélicoïdale PR series

hélicoïdaleen acieren acier trempé

Nom du produit
DESBOER Crémaillères pour surface de dents rectifiées (Haute précision / Dents hélicoïdales)

Aperçu / Caractéristiques clés

• Acier : 42CrMo
• Modules disponibles : 1,5, 2, 3, 4, 5, 6, 8
• Dureté après traitement HF : 50–55 HRC
• Angle d'hélice : (droite) 19°31'42"
• Classe de qualité : 6s

Spécifications techniques de la crémaillère (tableau)
Code de spécification | Module | L | L3 | Nombre de dents | B | H2 | H1 | A | L2 | Nombre de trous | H | D1 | D2 | T | A1 | L1 | D3 | Erreur cumulée de pas
PR156R050M0 | 1.5 | 500 | 6.7 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR156R100M0 | 1.5 | 1000 | 6.7 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 8 | 31.7 | 936.6 | 5.7 | 0.033
PR026R050M0 | 2 | 500 | 8.5 | 75 | 24 | 24 | 22 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR026R100M0 | 2 | 1000 | 8.5 | 150 | 24 | 24 | 22 | 62.5 | 125 | 8 | 8 | 7 | 11 | 8 | 31.7 | 936.6 | 5.7 | 0.034
PR036R050M0 | 3 | 500 | 10.3 | 50 | 29 | 29 | 26 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430 | 7.7 | 0.032
PR036R100M0 | 3 | 1000 | 10.3 | 100 | 29 | 29 | 26 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930 | 7.7 | 0.037
PR046R050M0 | 4 | 506.67 | 13.8 | 38 | 39 | 39 | 35 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433 | 7.7 | 0.034
PR046R100M0 | 4 | 1000 | 13.8 | 75 | 39 | 39 | 35 | 62.5 | 125 | 8 | 12 | 10 | 15 | 12 | 33.3 | 933.4 | 7.7 | 0.04
PR056R050M0 | 5 | 500 | 17.4 | 30 | 49 | 39 | 34 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425 | 11.7 | 0.034
PR056R100M0 | 5 | 1000 | 17.4 | 60 | 49 | 39 | 34 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925 | 11.7 | 0.04
PR066R050M0 | 6 | 500 | 20.9 | 25 | 59 | 49 | 43 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425 | 15.7 | 0.034
PR066R100M0 | 6 | 1000 | 20.9 | 50 | 59 | 49 | 43 | 62.5 | 125 | 8 | 16 | 18 | 26 | 16 | 37.5 | 925 | 15.7 | 0.04
PR086R050M0 | 8 | 480 | 28 | 18 | 79 | 79 | 71 | 60 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240 | 19.7 | 0.037
PR086R100M0 | 8 | 960 | 28 | 36 | 79 | 79 | 71 | 60 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720 | 19.7 | 0.043

Méthodes d'installation

• Étape 1 : Selon les trous de boulon prépercés sur la table, fixer la crémaillère avec des boulons en respectant le couple de pré-serrage spécifié.
• Étape 2 : Utiliser une bride inverse pour faciliter l'installation des prolongations de crémaillère. Après réglage, serrer les boulons de fixation.
• Étape 3 : Après l'installation, mesurer le parallélisme de la crémaillère et le faux-rond des dents avec un comparateur.
• Étape 4 : Après les tests, aléser le trou de positionnement et installer la goupille de centrage pour verrouiller la crémaillère.

Points à noter
Pour garantir la durée de vie de la crémaillère pendant l'installation et l'utilisation, effectuer un graissage et une protection anticorrosion adéquats. Éviter les surcharges prolongées qui peuvent entraîner des dommages. Veiller à la fréquence et la quantité de lubrification recommandées et maintenir un environnement de fonctionnement propre et sec pour prévenir l'usure prématurée.

Défaillances, causes possibles et mesures correctives (tableau)
Phénomène de défaut | Cause possible | Mesures correctives
Augmentation du bruit | Endommagement de la transmission d'engrenage | Vérifier la transmission d'engrenage
Augmentation du bruit | Montage incorrect crémaillère–pignon | Contrôler les étapes d'installation et l'alignement
Augmentation du bruit | Défaillance de lubrification | Vérifier et restaurer le système de lubrification
Augmentation de la température de fonctionnement | Conception inadaptée | Vérifier les paramètres de conception
Augmentation de la température de fonctionnement | Surchauffe de la transmission | Vérifier la transmission, ajouter dissipation thermique si nécessaire
Augmentation de la température de fonctionnement | Température ambiante excessive | Prévoir refroidissement supplémentaire
Fuite d'huile | Quantité de lubrification excessive | Retirer l'excès d'huile et ajuster fréquence/quantité de lubrification
Fuite d'huile | Fuite | Inspecter la transmission et le système de lubrification
Fissures par frottement sur la surface des dents | Mauvaise lubrification | Corriger fréquence/quantité ; envisager lubrification automatique
Fissures par frottement sur la surface des dents | Environnement contaminé | Maintenir environnement propre et sec ; éviter contamination
Fissures par frottement sur la surface des dents | Huile de lubrification incorrecte | Utiliser le lubrifiant spécifié
Fissures par frottement sur la surface des dents | Influence magnétique | S'assurer que l'engrenage et la crémaillère ne sont pas magnétiques
Rupture d'engrenage | Surcharge | Recontrôler les paramètres de conception
Rupture d'engrenage | Collision d'équipement | Éliminer corps étrangers ; vérifier arrêt d'urgence ; respecter procédures d'utilisation
Rupture d'engrenage | Pitting sur la surface des dents | Maintenir lubrification appropriée
Rupture d'engrenage | Mauvaise lubrification | Assurer lubrification correcte
Rupture d'engrenage | Mauvais parallélisme/perpendicularité | Reconfirmer la précision de montage de la crémaillère
Rupture d'engrenage | Erreur de positionnement excessive / Mauvaise position pignon-crémaillère | Reconfirmer la précision de positionnement et l'alignement

Caractéristiques / spécifications techniques

• Matériau : acier 42CrMo
• Dureté après trempe : 50–55 HRC
• Modules disponibles : 1,5, 2, 3, 4, 5, 6, 8
• Hélice : angle d'hélice à droite 19°31'42"
• Classe de qualité : 6s
• Tableau dimensionnel détaillé fourni pour les codes PR156R050M0 à PR086R100M0 (comprend L, L3, nombre de dents, B, H2, H1, A, L2, nombre de trous, H, D1, D2, T, A1, L1, D3, erreur cumulée de pas)
