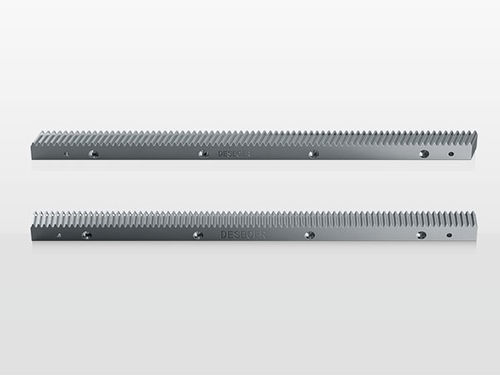

Crémaillère à denture droite PR series

en acier au carboneen acieren acier trempé

Présentation
Les crémaillères DESBOER à surface de dents rectifiées (dents droites) offrent un mouvement linéaire de haute précision pour les transmissions et applications industrielles. Fabriquées en acier n° 1.0503 (C45), elles sont proposées en modules 1,5, 2, 3, 4, 5, 6 et 8. Le traitement par trempe à haute fréquence confère une dureté de 50–55 HRC et la fourniture respecte la classe de qualité 6s. Des codes de spécification et des tableaux dimensionnels complets sont disponibles sur la fiche produit pour faciliter le choix.

Signification des codes
Les codes identifient la série, le module et la variante de longueur (voir la documentation produit pour le détail complet). Exemples de références : PR156S050M0, PR026S050M0, PR036S050M0 … PR086S100M0, correspondant aux tableaux dimensionnels et aux plans de perçage du catalogue.

Spécifications techniques (boîte de transmission)
La fiche produit contient des tableaux techniques détaillés avec les données dimensionnelles pour chaque code : longueur (L), nombre de dents, cotes de section (B, H1, H2), schéma de perçage et erreur cumulative de pas. Utilisez ces tables pour adapter la géométrie de la crémaillère au pignon et au montage machine.

Méthodes d'installation

• Étape 1. Aligner la crémaillère avec les trous pré-percés sur la plaque de montage et serrer les boulons de fixation selon la précontrainte spécifiée.
• Étape 2. Utiliser une pince de maintien inverse ou un dispositif d'alignement pour installer les extensions de crémaillère ; ajuster la position puis serrer les boulons au couple final.
• Étape 3. Après installation, mesurer le parallélisme et le faux‑rond des dents à l'aide d'un comparateur ; vérifier l'alignement sur toute la longueur.
• Étape 4. Aléser et installer les goupilles de localisation si nécessaire pour verrouiller la position et empêcher tout déplacement axial.

Points d'attention

• Assurer une lubrification et une protection anticorrosion adaptées lors de l'installation et de l'utilisation.
• Éviter les surcharges prolongées susceptibles d'endommager les dents ou d'accélérer l'usure.
• Effectuer une maintenance régulière : lubrification, nettoyage et prévention de la corrosion pour prolonger la durée de vie.
• Protéger la crémaillère des contaminants agressifs et maintenir un environnement de fonctionnement propre et sec.

Diagnostic des pannes (symptôme → cause possible → mesure corrective)

• Augmentation du bruit → Transmission endommagée → Inspecter la transmission et remplacer les éléments dégradés.
• Mauvais alignement crémaillère–pignon → Montage ou position incorrect → Recontrôler l'installation et repositionner la crémaillère/pignon.
• Mauvaise lubrification → Défaut de lubrification ou huile inadaptée → Vérifier le système de lubrification et utiliser le lubrifiant recommandé ; ajuster la dose.
• Surchauffe → Conception ou refroidissement insuffisant → Revoir les paramètres de conception, améliorer le refroidissement ou ajouter des dissipateurs.
• Fuite d'huile → Excès de lubrifiant ou joint défectueux → Retirer l'excès d'huile ; vérifier les joints et corriger la fréquence de lubrification.
• Fissures/piqûres sur la surface des dents → Lubrification insuffisante ou contamination → Améliorer la lubrification (système automatique recommandé) et protéger l'environnement.
• Rupture de dent → Surcharge ou collision → Vérifier les limites de couple de conception, rechercher des impacts externes et contrôler les arrêts de sécurité.
• Mauvaise précision (parallélisme/perpendicularité) → Montage incorrect → Reconfirmer les références de montage et ajuster.

Spécifications standard (tableau)
Code de spécification | Module | L (mm) | Nombre de dents | B | H2 | H1 | A | L2 | Nombre de trous | H | D1 | D2 | T | A1 | L1 | D3 | Erreur cumulative de pas
PR156S050M0 | 1.5 | 499.51 | 106 | 17 | 17 | 15.5 | 62.44 | 124.88 | 4 | 8 | 6 | 9.5 | 7 | 29 | 441.5 | 5.7 | 0.029
PR156S100M0 | 1.5 | 999.03 | 212 | 17 | 17 | 15.5 | 62.44 | 124.88 | 4 | 8 | 6 | 9.5 | 7 | 29 | 941 | 5.7 | 0.033
PR026S050M0 | 2 | 502.65 | 80 | 24 | 24 | 22 | 62.83 | 125.66 | 4 | 8 | 7 | 11 | 7 | 31.3 | 440.1 | 5.7 | 0.029
PR026S100M0 | 2 | 1005.31 | 160 | 24 | 24 | 22 | 62.83 | 125.66 | 4 | 8 | 7 | 11 | 7 | 31.3 | 942.7 | 5.7 | 0.034
PR036S050M0 | 3 | 508.94 | 54 | 29 | 29 | 26 | 63.62 | 127.23 | 4 | 9 | 10 | 15 | 9 | 34.4 | 440.1 | 7.7 | 0.032
PR036S100M0 | 3 | 1017.88 | 108 | 29 | 29 | 26 | 63.62 | 127.23 | 4 | 9 | 10 | 15 | 9 | 34.4 | 949.1 | 7.7 | 0.037
PR046S050M0 | 4 | 502.65 | 40 | 39 | 39 | 35 | 62.83 | 125.66 | 4 | 12 | 10 | 15 | 9 | 37.5 | 427.7 | 7.7 | 0.034
PR046S100M0 | 4 | 1005.31 | 80 | 39 | 39 | 35 | 62.83 | 125.66 | 4 | 12 | 10 | 15 | 9 | 37.5 | 930.3 | 7.7 | 0.04
PR056S050M0 | 5 | 502.65 | 32 | 49 | 39 | 34 | 62.83 | 125.66 | 4 | 12 | 14 | 20 | 13 | 30.1 | 442.4 | 11.7 | 0.034
PR056S100M0 | 5 | 1005.31 | 64 | 49 | 39 | 34 | 62.83 | 125.66 | 8 | 12 | 14 | 20 | 13 | 30.1 | 945 | 11.7 | 0.04
PR066S050M0 | 6 | 508.94 | 27 | 59 | 49 | 43 | 63.62 | 127.23 | 4 | 16 | 18 | 26 | 17 | 31.4 | 446.1 | 15.7 | 0.034
PR066S100M0 | 6 | 1017.88 | 54 | 59 | 49 | 43 | 63.62 | 127.23 | 8 | 16 | 18 | 26 | 17 | 31.4 | 955 | 15.7 | 0.04
PR086S050M0 | 8 | 502.65 | 20 | 79 | 79 | 71 | 62.83 | 125.66 | 4 | 25 | 22 | 33 | 21 | 26.6 | 449.5 | 19.7 | 0.037
PR086S100M0 | 8 | 1005.31 | 40 | 79 | 79 | 71 | 62.83 | 125.66 | 8 | 25 | 22 | 33 | 21 | 26.6 | 952 | 19.7 | 0.043

Caractéristiques / spécifications techniques

• Matériau : acier n° 1.0503 (C45).
• Modules disponibles : 1,5 ; 2 ; 3 ; 4 ; 5 ; 6 ; 8.
• Dureté après trempe HF : 50–55 HRC.
• Angle d'hélice : 0° (dents droites).
• Classe de qualité : 6s (précision élevée).
• Plusieurs codes de spécification disponibles (consulter la documentation produit pour les tableaux dimensionnels complets).
