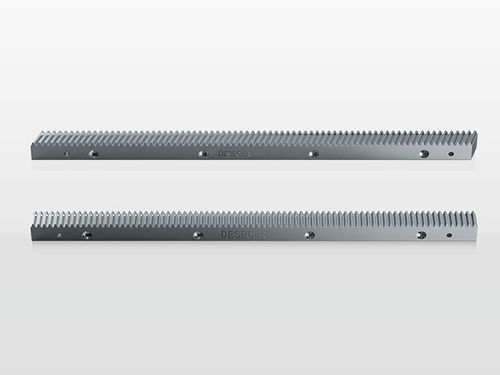

Crémaillère à denture hélicoïdale PR series

hélicoïdaleen acier au carbonetrempé

Aperçu du produit
Matériau : Acier No. 1.0503 (C45)
Modules disponibles : 1,5, 2, 3, 4, 5, 6, 8
Traitement thermique : Trempe par induction, dureté 50–55 HRC
Forme des dents : Dents hélicoïdales (RH) 19°31′42″
Classe de qualité : 6s

Signification du code
Se référer au catalogue et aux codes de spécification du fabricant pour la sélection des variantes de modèle, des longueurs et des cotes de montage.

Caractéristiques techniques (tableau)
Specification Code | Module | L | L3 | Number of Teeth | B | H2 | H1 | A | L2 | Number of Holes | H | D1 | D2 | T | A1 | L1 | D3 | Cumulative Pitch Error
PR156R050C0 | 1.5 | 500 | 6.7 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR156R100C0 | 1.5 | 1000 | 6.7 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.6 | 5.7 | 0.033
PR026R050C0 | 2 | 500 | 8.5 | 75 | 24 | 24 | 22 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR026R100C0 | 2 | 1000 | 8.5 | 150 | 24 | 24 | 22 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.6 | 5.7 | 0.034
PR036R050C0 | 3 | 500 | 10.3 | 50 | 29 | 29 | 26 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430 | 7.7 | 0.032
PR036R100C0 | 3 | 1000 | 10.3 | 100 | 29 | 29 | 26 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930 | 7.7 | 0.037
PR046R050C0 | 4 | 506.67 | 13.8 | 38 | 39 | 39 | 35 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433 | 7.7 | 0.034
PR046R100C0 | 4 | 1000 | 13.8 | 75 | 39 | 39 | 35 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.4 | 7.7 | 0.04
PR056R050C0 | 5 | 500 | 17.4 | 30 | 49 | 39 | 34 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425 | 11.7 | 0.034
PR056R100C0 | 5 | 1000 | 17.4 | 60 | 49 | 39 | 34 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925 | 11.7 | 0.04
PR066R050C0 | 6 | 500 | 20.9 | 25 | 59 | 49 | 43 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425 | 15.7 | 0.034
PR066R100C0 | 6 | 1000 | 20.9 | 50 | 59 | 49 | 43 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925 | 15.7 | 0.04
PR086R050C0 | 8 | 480 | 28 | 18 | 79 | 79 | 71 | 60 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240 | 19.7 | 0.037
PR086R100C0 | 8 | 960 | 28 | 36 | 79 | 79 | 71 | 60 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720 | 19.7 | 0.043

Méthodes d'installation
Étape 1 : Aligner la crémaillère avec les trous de boulonnage pré-percés sur la table et serrer les boulons selon la précontrainte spécifiée.
Étape 2 : Utiliser la pince inversée pour assister l'installation des extensions de crémaillère ; ajuster la position puis serrer les boulons de fixation.
Étape 3 : Après installation, mesurer le parallélisme de la crémaillère et le faux-rond entre les dents avec un comparateur.
Étape 4 : Après les essais, aléser le trou de goupille de positionnement et installer la goupille pour fixer la crémaillère.

Points d'attention
- Assurer une lubrification adéquate, une protection contre la corrosion et un entretien régulier pendant l'installation et l'utilisation.
- Éviter les surcharges prolongées pour prévenir les dommages prématurés.
- En cas de problème en cours d'utilisation, consulter la section dépannage et vérifier les étapes d'installation.

Dépannage (phénomène | cause possible | mesures correctives)
Bruit croissant | Transmission endommagée | Vérifier la transmission d'engrenage
Mauvais montage crémaillère-pignon | - | Vérifier l'installation et corriger la position
Défaillance de lubrification | - | Contrôler le système de lubrification et remplir si nécessaire
Augmentation de la température de fonctionnement | Paramètres de conception incorrects | Vérifier la conception et les conditions d'utilisation
Surchauffe de la transmission | - | Inspecter la transmission, ajouter dissipation thermique si nécessaire
Température ambiante excessive | - | Améliorer le refroidissement et la ventilation
Fuite d'huile | Sur-lubrification | Retirer l'excès d'huile, corriger la fréquence et la dose de lubrification
Fuite | - | Contrôler la transmission et l'étanchéité du système de lubrification
Fissures d'usure sur la surface des dents | Lubrification insuffisante | Restaurer la lubrification appropriée ; envisager un système de lubrification automatique
Environnement agressif | - | Maintenir la zone d'exploitation propre et sèche ; protéger contre les contaminants
Mauvais lubrifiant | Type d'huile inadapté | Utiliser le lubrifiant recommandé
Influence magnétique | - | Vérifier que les pièces ne sont pas magnétiques ou les démagnétiser
Fracture d'engrenage | Surcharge | Réévaluer les paramètres de conception et de charge
Collision d'équipement | - | Éliminer les corps étrangers, vérifier les arrêts d'urgence et les procédures d'exploitation
Piqûres sur la surface des dents | - | Maintenir une lubrification et des conditions d'exploitation correctes
Mauvais parallélisme ou perpendicularité | - | Reconfirmer l'exactitude du positionnement lors du montage
Erreur de positionnement excessive | Mauvais rapport positionnel entre pignon et crémaillère | Reconfirmer le montage et l'alignement

Caractéristiques techniques / spécifications

• Matériau : Acier No. 1.0503 (C45)
• Modules disponibles : 1,5 ; 2 ; 3 ; 4 ; 5 ; 6 ; 8
• Traitement thermique : Trempe par induction, dureté 50–55 HRC
• Forme des dents : Dents hélicoïdales (RH) 19°31′42″
• Classe de qualité : 6s
• Codes de spécification couvrant plusieurs longueurs (L), nombres de dents et cotes de montage (voir tableau ci‑dessus)
• Installation : fixation par boulons, utilisation de pince inversée pour extensions, contrôle au comparateur pour parallélisme et faux-rond, alésage et pose de la goupille de positionnement après réglage
• Entretien : lubrification adéquate, protection contre la corrosion, éviter les surcharges, maintenir un environnement propre et sec
