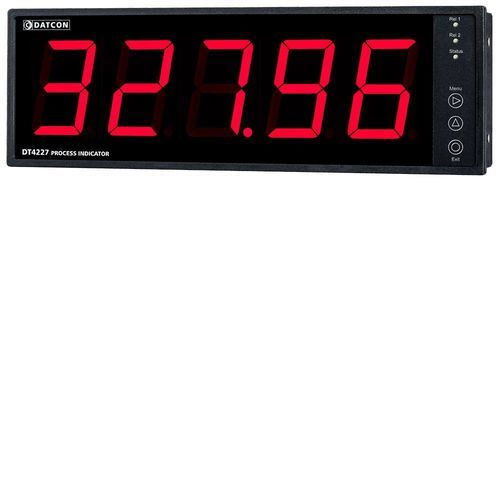

Indicateur de position DT4227 Ptxx

de températurede résistancenumérique

Caractéristiques

• Entrées capteur Pt100 / Pt500 / Pt1000 ou résistance / potentiomètre 0–500 Ω / 0–5 kΩ
• Connexion 2, 3 ou 4 fils ; connexion 3/4 fils compense la résistance des conducteurs
• Afficheur LED 5 chiffres, 7 segments, rouge, hauteur des caractères 57 mm, luminosité réglable
• Rafraîchissement sélectionnable 0,01 à 2,0 s ; résolution 0,1 °C
• 2 sorties relais programmables SPST (NO) ; modes d'alarme multiples
• Configuration par touches en face avant ou via port USB‑mini avec logiciel de configuration
• Instrument de panneau 288 × 96 × 78 mm, profondeur d'encastrement <80 mm ; IP52 façade / IP20 arrière

Description
Le DT4227 Ptxx mesure et affiche la température fournie par un capteur Pt100 / Pt500 / Pt1000 ainsi que la valeur d'une résistance ou la position du curseur d'un potentiomètre connecté. Deux plages de résistance sont disponibles (0–500 Ω et 0–5 kΩ). L'appareil accepte les connexions 2, 3 ou 4 fils ; en 3/4 fils la résistance des conducteurs est compensée.

L'afficheur 5 chiffres offre une bonne lisibilité avec des caractères de 57 mm et une luminosité ajustable. Les paramètres de fonctionnement se règlent via un menu simple en face avant ou par le port USB‑mini à l'aide du logiciel de configuration fourni. Paramètres configurables : sélection de la plage d'entrée, moyenneur de signal, échelle, taux de rafraîchissement, luminosité, valeurs de consigne et modes de fonctionnement des relais.

Deux sorties relais libres de programmation (SPST NO) permettent la gestion d'alarme ou le pilotage d'équipements avec plusieurs modes de fonctionnement sélectionnables.

Alimentations

• DT4227 Ptxx : 24 VDC ± 10%
• DT4227 Ptxx PS : 230 V AC/DC ± 10%

Spécifications techniques
Sécurité : Les bornes d'entrée, de sortie et d'alimentation sont séparées conformément à la norme MSZ EN 61010-1. Degré de pollution 2, catégorie de mesure II.

• Modèle : DT4227 Ptxx
• Entrées : capteur Pt100 / Pt500 / Pt1000 ou résistance / potentiomètre (0–500 Ω, 0–5 kΩ)
• Connexion : 2 / 3 / 4 fils
• Plage de mesure : -200 à +800 °C (capteur) ou 0–5 kΩ (résistance)
• Résolution : 0,1 °C
• Précision : <0,05% (ta = 23 °C ± 2 °C)
• Temps de mesure : 12 / 60 / 100 / 200 / 300 / 500 ms
• Affichage : 5 chiffres (positif) / 4 chiffres (négatif), LED 7 segments, 57 mm, rouge
• Rafraîchissement : sélectionnable 0,01 à 2,0 s ; luminosité réglable
• LED d'indication : 2 pour état relais (jaune)
• Sorties relais : 2 × SPST (NO), capacité de contact 30 VDC 3 A / 240 VAC 3 A
• Commandes manuelles : 3 touches en face avant
• Configuration : connecteur USB‑mini ; USB 3.0 recommandé ; configurable via logiciel
• Consommation : 3 W (24 VDC) ou 5 VA / 3,5 W (230 V AC/DC)
• Dimensions : 288 × 96 × 78 mm ; profondeur d'encastrement <80 mm
• Connexion : bornier à vis enfichable, câble jusqu'à 2,5 mm²
• Température de fonctionnement : 0 à +60 °C (option -20 à +60 °C)
• Température de stockage : -25 à +70 °C
• Humidité relative : jusqu'à 90% sans condensation
• Installation : armoire
• EMC : EN 61326-1 (zone industrielle) ; émission acoustique Groupe 1 Classe B
• Protection : IP52 façade, IP20 arrière
• Poids : 0,7 kg
