Indicateur de process DT4227 UI

à LEDà 5 chiffrespour montage sur panneau

Caractéristiques

• Plages d'entrée analogiques : 0-20 mA / 4-20 mA / 0-10 V / 2-10 V / 0-5 V
• Affichage en unités physiques avec mise à l'échelle utilisateur
• Grand affichage LED 5 chiffres, hauteur des caractères 57 mm, luminosité réglable
• Alimentation 20 VDC pour transmetteurs passifs 4-20 mA (20 mA fournis, 25 mA max)
• Deux sorties relais programmables (2 × SPST NO)
• Configuration via touches en face avant ou port USB avec logiciel de réglage gratuit
• Versions d'alimentation : 24 VDC ±10% (DT4227 UI) ou 230 V AC/DC ±10% (DT4227 UI PS)
• Appareil de panneaux 288 × 96 mm, profondeur d'installation <80 mm, IP52 face / IP20 arrière

Description du produit

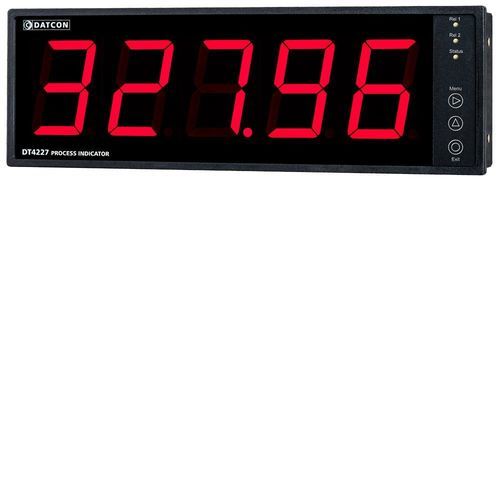

L'indicateur de processus DT4227 UI convertit les signaux analogiques des transducteurs de mesure en lectures mises à l'échelle en unités physiques pour montage en armoire. Toute plage d'affichage peut être attribuée à la plage de signal d'entrée sélectionnée. L'appareil est équipé d'un affichage LED 5 chiffres de 57 mm lisible à distance, d'une luminosité réglable et de voyants pour l'état des limites. Une sortie d'alimentation 20 VDC alimente les transmetteurs passifs 4-20 mA. Deux sorties relais programmables assurent le contrôle de limites avec modes de seuil sélectionnables. La configuration s'effectue via les trois touches en face avant ou via le port USB-mini et le logiciel de configuration pour une mise en service rapide. Deux options d'alimentation couvrent les installations DC et AC pour s'adapter aux armoires de contrôle.

Spécifications techniques

• Sécurité : bornes d'entrée/sortie et d'alimentation séparées (conforme MSZ EN 61010-1)
• Degré de pollution : 2 ; Catégorie de mesure : II
• Caractéristiques d'entrée : courant continu ou tension continue
• Plages de mesure : 0-20 mA / 4-20 mA / 0-10 V / 2-10 V / 0-5 V
• Capacité de surcharge : ±50 mA (entrée courant), ±200 V (entrée tension)
• Temps de mesure : 12 / 60 / 100 / 200 / 300 / 500 ms
• Précision : <0.05% (Ta = 23 °C ±2 °C)
• Dépendance en température : ±25 ppm/°C (max)
• Sorties : 2 × contacts relais SPST NO ; capacité de contact 30 VDC/3 A DC ou 240 VAC/3 A AC
• Alimentation transmetteur : 20 VDC @ 20 mA (25 mA max)
• Affichage : LED 5 chiffres (valeurs positives 5 chiffres, négatives 4 chiffres), hauteur 57 mm
• Actualisation affichage : 0.01 / 0.1 / 0.3 / 0.5 / 1.0 / 2.0 s
• Commandes manuelles : 3 touches en face avant ; port de configuration : USB-mini (USB 3.0 recommandé)
• Consommation : 3 W (24 VDC) ; 5 VA / 3.5 W (230 V)
• Temp. fonctionnement : 0 à +60 °C (sur demande -20 à +60 °C) ; Stockage : -25 à +70 °C ; Humidité : 90% sans condensation
• Installation : armoire ; Boîtier : instrument de panneau ; Connexion : bornier à vis enfichable (câble max 2,5 mm²)
• Dimensions (L×H×P) : 288 × 96 × 78 mm ; Poids : 0,7 kg ; Protection : IP52 face, IP20 arrière
• EMC : EN 61326-1 (immunité zone industrielle, émission Groupe 1 Classe B)
