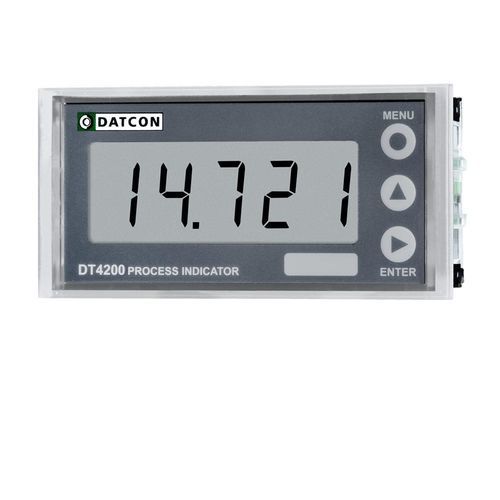

Indicateur de process DT4200

affichage LCDà 5 chiffrespour montage sur panneau

Les indicateurs de processus DT4200 permettent d'afficher les variables de processus linéaires en unités d'ingénierie sur le panneau de contrôle sur le panneau de commande. L'unité est alimentée en boucle par des signaux 4-20 mA, avec une chute de tension inférieure à 2 V à 20 mA. Deux sorties isolées sont disponibles avec différents modes de fonctionnement pour la signalisation des limites ou à des fins de contrôle simple. Les indicateurs de processus sont logés dans un boîtier ABS de 96 × 45 mm, conforme à la norme DIN, avec une protection IP 65 à l'avant et IP 30 à l'arrière. Un grand écran à cristaux liquides de 4 ½ chiffres et de 15 mm de hauteur de caractères rend les variables du processus facilement visibles à distance. Une étiquette définissant l'unité d'ingénierie appropriée est apposée à droite de l'écran. L'appareil peut être configuré pour inverser le "sens" de l'affichage (c'est-à-dire pour produire une valeur affichée décroissante pour un signal d'entrée croissant) et pour afficher un point décimal si nécessaire. La facilité de configuration sur site à l'aide du clavier de la face avant est un avantage majeur de la technologie basée sur le microcontrôleur. Les réglages du zéro et des valeurs finales ne sont pas interactifs, ce qui rend le processus de configuration rapide et simple. Les paramètres de configuration : mise à l'échelle, position du point décimal, taux de rafraîchissement de l'affichage, filtrage du signal, modes et valeurs limites, etc. sont stockés dans l'EEPROM. Un mot de passe à deux niveaux protège les paramètres contre les modifications non autorisées.
