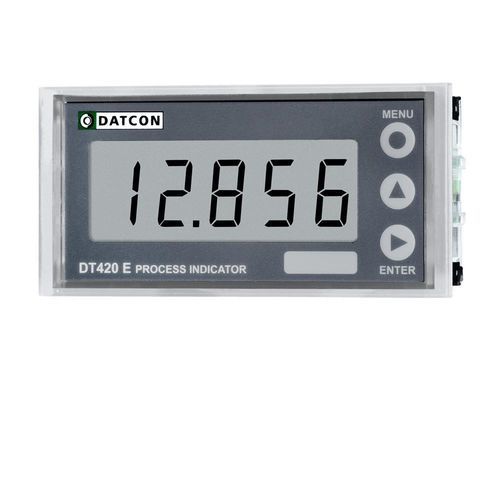

Indicateur de process DT420 E

à 4 chiffresaffichage LCDpour montage sur panneau

Les indicateurs de processus DT420 E permettent d'afficher les variables de processus linéaires en unités d'ingénierie sur le panneau de contrôle sur le panneau de commande. L'unité est alimentée en boucle par des signaux 4-20 mA, avec une chute de tension inférieure à 2 V à 20 mA. Les indicateurs de processus sont logés dans un boîtier ABS de 96 × 45 mm, conforme à la norme DIN, avec une protection IP 65 sur la face avant et IP 30 sur la face arrière. Un grand écran à cristaux liquides de 3 ½ chiffres de 15 mm de hauteur rend les variables du processus facilement visibles à distance. Une étiquette définissant l'unité d'ingénierie appropriée est apposée à droite de l'écran. L'appareil peut être configuré pour inverser le "sens" de l'affichage (c'est-à-dire pour produire une valeur affichée décroissante pour un signal d'entrée croissant) et pour afficher un point décimal si nécessaire. La facilité de configuration sur site à l'aide du clavier de la face avant est un avantage majeur de la technologie basée sur le microcontrôleur. Les réglages du zéro et des valeurs finales ne sont pas interactifs, ce qui rend le processus de configuration rapide et simple. Les paramètres de configuration : mise à l'échelle, position du point décimal, taux de rafraîchissement de l'affichage, filtrage du signal, etc. sont stockés dans l'EEPROM. Un mot de passe à deux niveaux protège les paramètres contre toute modification non autorisée.
