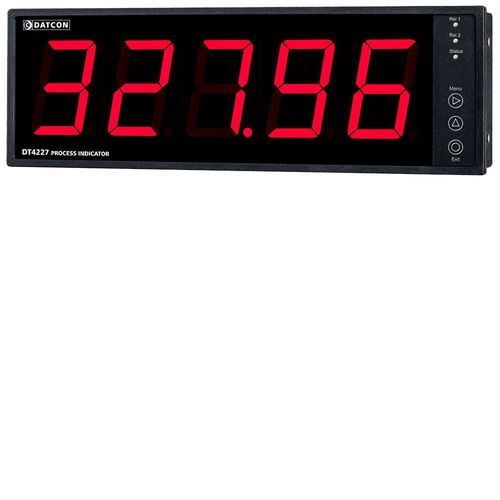

Indicateur de process DT4227 RS4

à LEDà 7 segmentsà 5 chiffres

Caractéristiques

• Interface RS485 avec protocole Modbus RTU esclave
• Grand affichage LED 7 segments 5 chiffres, hauteur de caractère 57 mm
• Réglage de la luminosité et possibilité de clignotement des chiffres ou messages
• Réglage via boutons en façade ou port USB-mini avec logiciel de configuration monopage
• Deux sorties relais SPST programmables, modes de seuil multiples
• Alimentation : 24 VDC ±10% (DT4227 RS) ou 230 V AC/DC ±10% (DT4227 RS PS)
• Instrument de panneau 288 × 96 mm, profondeur d'installation <80 mm ; protection : IP52 façade, IP20 arrière

Description du produit
Le DT4227 RS4 est un indicateur de processus conçu pour afficher des valeurs numériques signées et des messages courts transmis via des liaisons de communication. En mode numérique, il affiche des valeurs de -9999 à 99999 avec possibilité de masquer les zéros non significatifs et d'activer le clignotement. En mode message, il présente de courts textes (ex. Start, Stop, End, Error) compatibles avec l'ensemble de caractères 7 segments; les caractères peuvent clignoter individuellement ou simultanément. Plusieurs unités peuvent être connectées sur le bus RS485. Les paramètres de communication sont configurables ; vitesse maximale 9600 Baud.

L'appareil intègre deux sorties relais SPST programmables pour fonctions d'alarme ou de commande. La configuration s'effectue via un menu simple en façade ou via le port USB-mini à l'aide d'un programme de configuration monopage (USB 3.0 recommandé). Les réglages sont protégés par un mot de passe à deux niveaux.

Caractéristiques techniques

• Sécurité : bornes d'entrée, de sortie et d'alimentation séparées (conforme MSZ EN 61010-1)
• Degré de pollution : 2 ; Catégorie de mesure : II
• Vitesse de communication : 300 / 600 / 1200 / 2400 / 4800 / 9600 Baud ; parité : pair/impair/aucune ; bits d'arrêt : 1
• Sorties relais : 2 × SPST NO ; puissance de contact : 30 VDC 3 A / 240 VAC 3 A
• Plage d'affichage : 5 chiffres (+ valeurs), 4 chiffres (- valeurs), signe, point décimal ; couleur : rouge
• LED d'indication : 2 statut relais, 1 statut communication (jaune)
• Commandes : 3 boutons en façade ; port de configuration : USB-mini (USB 3.0 recommandé)
• Consommation : 3,5 W / 3 VA ; Température de fonctionnement : 0 à +60 °C (sur demande -20 à +60 °C)
• Température de stockage : -25 à +70 °C ; humidité relative : max. 90% sans condensation
• Montage : armoire ; boîtier : instrument de panneau ; connexion : bornes à vis enfichables (max 2,5 mm²)
• Dimensions : 288 × 96 × 78 mm (L × H × P) ; poids : 0,7 kg ; CEM : EN 61326-1
