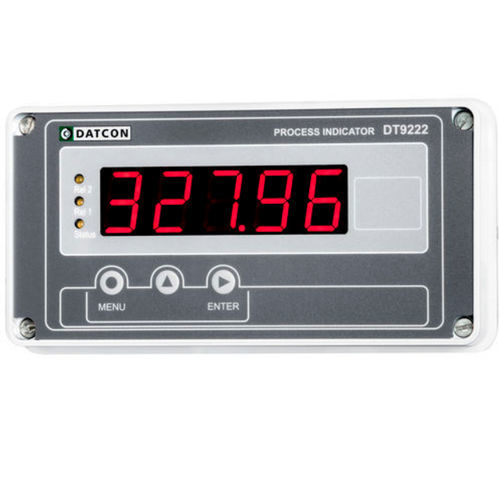

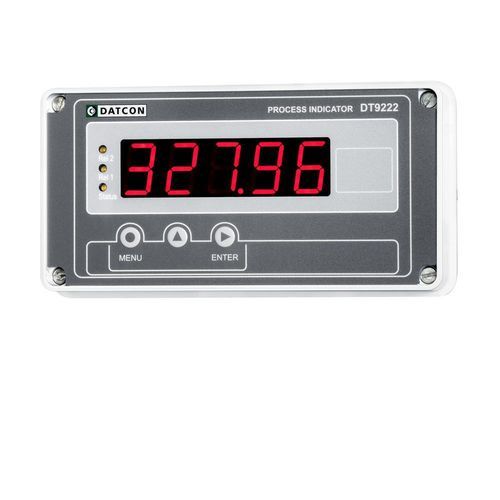

Indicateur de process DT9222

de puissancede courantde fréquence

L'indicateur de processus DT9222 ... permet d'afficher les variables de processus linéaires (0-20 mA / 4-20 mA / 0-10 V / 2-10 V / 0-5 V) en unités d'ingénierie sur le panneau de commande. Toute plage d'affichage optionnelle peut être affectée à la plage du signal d'entrée. Un grand écran LED à 5 chiffres, 20,3 mm de hauteur de caractères, avec une luminosité réglable, rend la valeur du processus facilement visible à une distance de 10 mètres. L'instrument est disponible avec les options de sortie suivantes : 2 contacts de relais normalement ouverts (SPST) pour la commutation de limite ou pour des tâches de contrôle simples sortie courant 0-20 mA / 4-20 mA galvaniquement isolée et modulable * Sortie de communication RS232 / RS485 isolée galvaniquement avec protocole esclave MODBUS RTU * alimentation du transmetteur isolée galvaniquement 15 VDC 20 mA* (* l'option analogique, communication ou alimentation du transmetteur peut être mise en œuvre en même temps) Les paramètres fonctionnels peuvent être réglés par des boutons poussoirs situés sur la face avant de l'appareil, au moyen d'un système de menu simple : sélection des entrées, calcul de la moyenne des signaux d'entrée, mise à l'échelle, fréquence d'affichage, valeurs limites, modes de fonctionnement des limites, mise à l'échelle de la sortie analogique, etc. Les réglages sont protégés par un mot de passe à deux niveaux contre toute manipulation non autorisée. L'instrument dispose de deux versions d'alimentation : 24 VDC ±10% (DT9222 ...) ou 230 V AC/DC ±10% (DT9222 ... PS). Le DT9222 ... est logé dans un boîtier en polycarbonate moulé qui est étanche à la poussière et à l'eau selon la norme IP 65 pour permettre une installation sur le terrain ou sur le panneau de contrôle.
