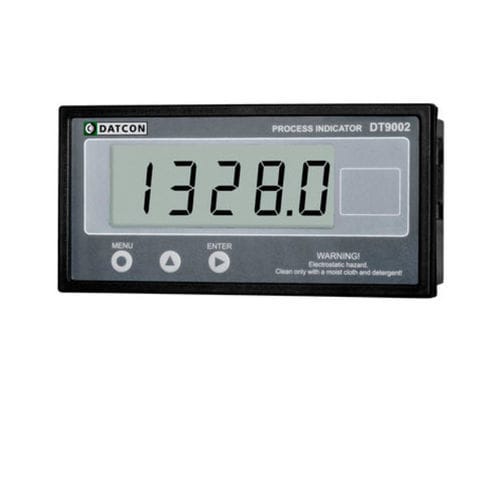

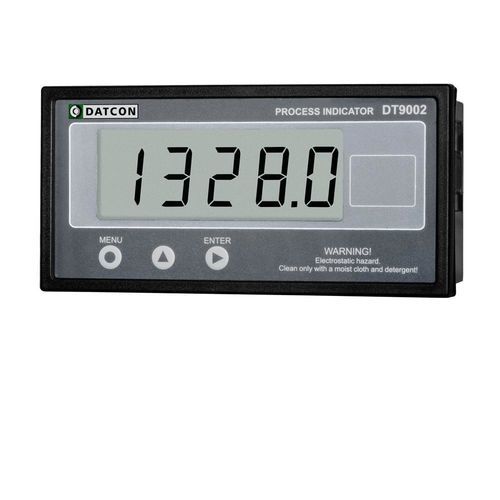

Indicateur de position DT9002 N

de processde cadencede hauteur

Les indicateurs de processus DT9002 N permettent d'afficher des variables de processus linéaires en unités d'ingénierie. Deux sorties sorties isolées sont disponibles avec différents modes de fonctionnement pour la signalisation des limites ou à des fins de contrôle simple. Les deux indicateurs sont alimentés en boucle par des signaux 4-20 mA, avec une chute de tension inférieure à 2 V à 20 mA. Le grand écran à cristaux liquides de 4 ½ chiffres, d'une hauteur de 20,5 mm, rend les variables du processus facilement visibles à distance. Une étiquette définissant l'unité d'ingénierie appropriée est apposée à droite de l'écran. Les deux indicateurs peuvent être configurés pour inverser le "sens" de l'affichage (c'est-à-dire pour produire une valeur affichée décroissante pour un signal d'entrée croissant) et pour afficher un point décimal si nécessaire. La facilité de configuration sur site à l'aide du clavier de la face avant est un avantage majeur de la technologie basée sur le microcontrôleur. Les réglages des valeurs du zéro et de la pleine échelle ne sont pas interactifs, ce qui rend le processus de configuration rapide et simple. Les paramètres de configuration : mise à l'échelle, position du point décimal, taux de rafraîchissement de l'affichage, filtrage du signal, modes limites, valeurs limites, etc. sont stockés dans l'EEPROM. Un mot de passe à deux niveaux protège les paramètres contre les modifications non autorisées. Le DT9002 N est logé dans un boîtier ABS de 144 × 72 mm au standard DIN, avec une protection IP 65 sur la face avant et IP 30 sur la face arrière, pour une installation sur le panneau de contrôle.
