Centre d'usinage CNC 5 axes MVC1250
verticalpour verrepour céramique

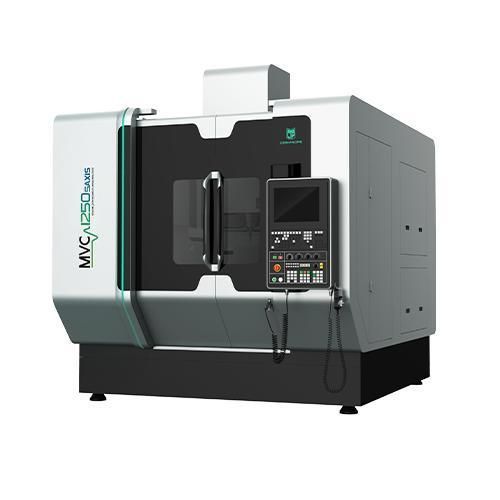

Centre d'usinage CNC 5 axes - MVC1250 - Conprofe - vertical / pour verre / pour céramique
Centre d'usinage CNC 5 axes - MVC1250 - Conprofe - vertical / pour verre / pour céramique
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
vertical
Matière usinée
pour alliage en titane, pour céramique, pour verre, pour quartz
Nombre d'outils
40 outils, 64 outils
Fonction associée
de découpe
Autres caractéristiques
à grande vitesse, haute performance, à entraînement direct, de haute précision, haute rigidité, par ultrasons
Course X

1 250 mm
(49,21 in)

Course Y

1 250 mm
(49,21 in)

Course Z

1 000 mm
(39,37 in)

Vitesse de rotation

12 000 rpm, 15 000 rpm
(75 398 rad.min-1, 94 248 rad.min-1)

Puissance

35 kW
(47,59 hp)

Vitesse d'avancement axe X

30 m/min

Vitesse d'avancement axe Y

30 m/min

Vitesse d'avancement axe Z

30 m/min

Charge max. de la table

1 200 kg
(2 646 lb)

Précision de placement

0,008 mm
(0,00031 in)

Répétabilité

0,005 mm
(0,0002 in)

Poids total

26 000 kg
(57 320,19 lb)

Longueur hors tout

3 480 mm
(137 in)

Largeur hors tout

5 900 mm
(232,3 in)

Hauteur totale

4 250 mm
(167,3 in)

Description

Vue d'ensemble
  • Structure à portique offrant une stabilité structurelle élevée et des composants mobiles allégés pour améliorer la précision d'usinage et la réponse dynamique
  • Conception thermiquement symétrique validée par l'analyse par éléments finis (FEM) pour réduire la déformation thermique et maintenir la précision à long terme
  • Composants en fonte avec une bonne absorption des vibrations pour des performances d'usinage dynamiques fiables
  • Structure du bâti optimisée par FEM pour augmenter la rigidité
  • Moteurs des axes Z, A et C refroidis pour la stabilité thermique en charge


Points forts
  • Moteurs DDR haute vitesse et haute précision pour les axes A/C
  • Précision de positionnement axes A/C : 15'' ; répétabilité : 8''
  • Conception de serrage/desserrement des axes A/C à haute rigidité
  • Trois moteurs à entraînement direct disponibles sur certaines configurations
  • Encodeurs linéaires importés de haute précision pour la rétroaction des axes A/C
  • Zone d'usinage généreuse sur la table tournante
  • Plusieurs configurations de magasin d'outils ; magasin en chaîne optionnel (24/40/64/120T)
  • Capacité porte-outils : 40 outils (configurable)
  • Compatibilité avec les outils de coupe couramment utilisés
  • Avantages de l'usinage ultrasonique (15–70 kHz) :
    • Réduit le microfissurage des matériaux fragiles
    • Diminue les efforts de coupe et améliore l'efficacité
    • Allonge la durée de vie des outils
    • Minimise la formation de bavures
    • Améliore la qualité de surface


Cas d'application
Convient pour l'usinage haute précision et haute efficacité des matériaux durs et fragiles (céramique, verre, quartz), des superalliages (y compris alliages de titane) et autres matériaux difficiles à usiner, nécessitant souvent l'assistance ultrasonique et la capacité 5 axes

Paramètres techniques
  • Modèle : MVC1250-5AXIS
  • Courses X/Y/Z : 1 250×1 250×1 000 mm
  • Dimension de la table : Φ1 200 mm
  • Charge maximale de la table : 1 200 kg
  • Broche ultrasonique : Standard
  • Diamètre de la broche : Φ210 mm
  • Vitesse maximale broche (court terme) : 15 000 tr/min
  • Vitesse maximale broche (long terme) : 12 000 tr/min
  • Puissance moteur : 35 kW
  • Vitesse rapide X/Y/Z : 30/30/30 m/min
  • Vitesse rapide A/C : 30/60 tr/min
  • Précision de positionnement X/Y/Z : 0,008 mm
  • Répétabilité X/Y/Z : 0,005 mm
  • Précision de positionnement A/C : 15 ''
  • Répétabilité A/C : 8 ''
  • Type de magasin d'outils : type chaîne (24/40/64/120T en option)
  • Capacité porte-outils : 40 outils
  • Poids total (avec accessoires) : 26 000 kg
  • Dimensions machine (L×l×H) : 3 480×5 900×4 250 mm
  • Contrôleur CNC : SIEMENS One (HEIDENHAIN en option)


Spécifications
  • Courses X/Y/Z : 1 250×1 250×1 000 mm
  • Dimension de la table : Φ1 200 mm
  • Charge maximale de la table : 1 200 kg
  • Broche ultrasonique : Standard
  • Diamètre broche : Φ210 mm
  • Vitesses broche (court/long) : 15 000 / 12 000 tr/min
  • Puissance moteur : 35 kW
  • Vitesse rapide (X/Y/Z) : 30/30/30 m/min
  • Vitesse rapide (A/C) : 30/60 tr/min
  • Précision positionnement (X/Y/Z) : 0,008 mm
  • Répétabilité (X/Y/Z) : 0,005 mm
  • Précision positionnement (A/C) : 15 ''
  • Répétabilité (A/C) : 8 ''
  • Magasin d'outils : type chaîne (24/40/64/120T en option)
  • Capacité d'outils : 40
  • Poids total : 26 000 kg
  • Dimensions machine : 3 480×5 900×4 250 mm
  • Contrôleur CNC : SIEMENS One (HEIDENHAIN en option)
