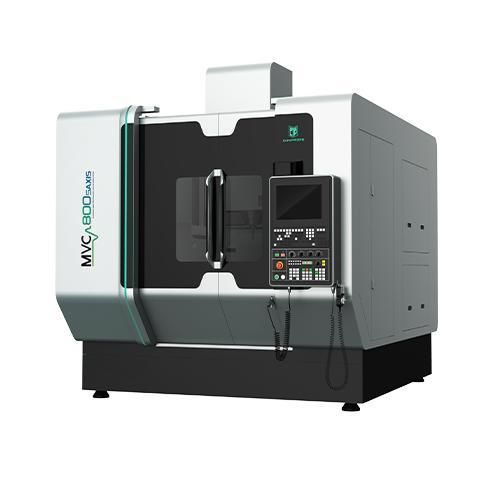

Centre d'usinage CNC 5 axes MVC800

verticalpour verrepour céramique

Présentation

• Structure à portique offrant une stabilité exceptionnelle et des composants mobiles légers, garantissant une précision accrue et des performances dynamiques améliorées de la machine-outil
• Structure thermiquement symétrique conçue à l'aide de l'analyse par éléments finis (FEM) minimisant efficacement les impacts de la déformation thermique tout en garantissant la rigidité élevée requise pour une précision durable à long terme
• Utilisation de fonte présentant d'excellentes propriétés d'amortissement des vibrations, qui offre des performances de coupe dynamiques exceptionnelles, une stabilité, une fiabilité et une grande polyvalence
• Amélioration continue de la rigidité de la structure du banc grâce à la FEM pour obtenir une conception optimale
• Moteur de l'axe Z refroidi
• Moteurs des axes A et C refroidis

Points forts du produit

• Moteurs DDR à grande vitesse et haute précision pour les axes A et C
• Précision de positionnement des axes A et C de 6'' et répétabilité de 4''
• Système de serrage et de desserrage fiable et à haute rigidité pour les axes A et C
• 3 moteurs à entraînement direct pour les produits de 650 ou plus
• Codeurs linéaires de haute précision importés pour la division de l'échelle des axes A et C
• Espaces généreux pour l'usinage sur la table rotative
• Diverses configurations de magasin d'outils avec options supplémentaires
• Magasin d'outils de type chaîne (24/40/64/120T en option)
• Charge élevée des outils de coupe
• Outils de coupe largement utilisés
• Avantages uniques de l'usinage par ultrasons - Vibrations ultrasoniques à haute fréquence agissant sur la pointe de l'outil (15-70 kHz) : 1. Atténue les microfissures ; 2. Réduit la force de coupe et améliore l'efficacité d'usinage ; 3. Augmente la durée de vie de l'outil ; 4. Réduit au minimum les bavures sur la pièce ; 5. Améliore la qualité de surface

Cas d'application Convient à l'usinage de haute précision et à haut rendement de matériaux durs et cassants (céramique, verre, quartz, etc.), de superalliages (alliage de titane, etc.) et d'autres matériaux difficiles à usiner Paramètres techniques Élément | MVC800-5AXIS | Unité Course des axes X/Y/Z | 800*1000*550 | mm Dimensions de la table de travail | Φ800 | mm Charge max. de la table de travail | 900 | kg Broche ultrasonique | Standard | / Diamètre de la broche | Φ190 | mm Vitesse maximale de la broche (courte durée) | 20 000 | tr/min Vitesse maximale de la broche (longue durée) | 14 000 | tr/min Puissance du moteur | 35 | kW Vitesse rapide des axes X/Y/Z | 36/36/30 | m/min Vitesse rapide des axes A/C | 30/70 | tr/min Précision de positionnement des axes X/Y/Z | 0,008 | mm Répétabilité des axes X/Y/Z | 0,005 | mm Précision de positionnement des axes A/C | 8 | '' Répétabilité des axes A/C | 5 | '' Type de magasin d'outils | À chaîne | / Capacité de stockage d'outils | 40 | Nb. d'outils Poids total (accessoires compris) | 17 000 | kg Dimensions de la machine (L x l x H) | 2 940 x 4 310 x 3 310 | mm Contrôleur CNC | SIEMENS One (HEIDENHAIN en option) | / Caractéristiques / spécifications techniques

• Course des axes X/Y/Z : 800*1000*550 mm
• Dimensions de la table de travail : Φ800 mm
• Charge max. Charge de la table de travail : 900 kg
• Broche à ultrasons : de série
• Diamètre de la broche : Φ190 mm
• Vitesse maximale de la broche (courte durée) : 20 000 tr/min
• Vitesse maximale vitesse de broche (longue durée) : 14 000 tr/min
• Puissance du moteur : 35 kW
• Vitesse rapide des axes X/Y/Z : 36/36/30 m/min
• Vitesse rapide des axes A/C : 30/70 tr/min
• Précision de positionnement des axes X/Y/Z : 0,008 mm
• Répétabilité des axes X/Y/Z : 0,005 mm
• Précision de positionnement des axes A/C : 8''
• Répétabilité des axes A/C : 5''
• Type de magasin d'outils : à chaîne (options : 24/40/64/120T)
• Capacité de stockage d'outils : 40 outils
• Poids total (accessoires compris) : 17 000 kg
• Dimensions de la machine (L x l x H) : 2 940 x 4 310 x 3 310 mm
• Contrôleur CNC : SIEMENS One (HEIDENHAIN en option)
