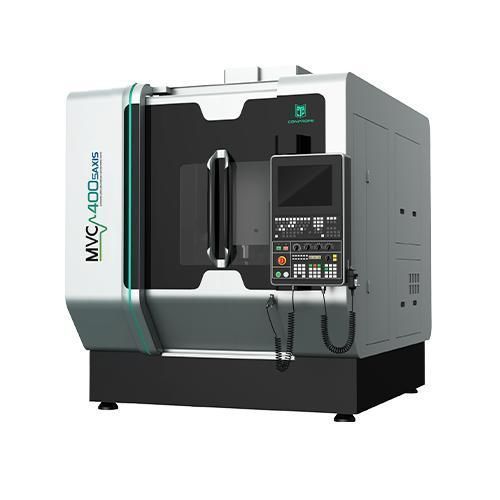

Centre d'usinage CNC 5 axes MVC400

verticalpour verrepour céramique

Présentation

• Structure portique offrant une grande stabilité et des organes mobiles légers pour améliorer les performances dynamiques et la précision d'usinage
• Conception thermiquement symétrique développée par analyse par éléments finis (FEM) pour réduire les déformations thermiques et maintenir la précision sur le long terme
• Éléments en fonte pour une excellente absorption des vibrations, de bonnes performances d'usinage dynamique et une stabilité accrue
• Optimisation de la rigidité du banc et de la structure par FEM
• Moteur de l'axe Z refroidi ; moteurs des axes A et C refroidis

Points forts du produit

• Moteurs DDR haute vitesse et haute précision pour les axes A/C ; précision de positionnement A/C 8'' et répétabilité 4'' ; conception de bridage/débridage à haute rigidité ; 3 moteurs à entraînement direct sur les modèles 650 et supérieurs
• Encodeurs linéaires de haute précision importés pour la division d'échelle A/C et grand espace d'usinage sur la table rotative
• Configurations multiples de magasin d'outils (type chaîne : options 24/40/64/120T) ; forte capacité de charge d'outils ; compatible avec une large gamme d'outils de coupe
• Capacité d'usinage par ultrasons (15–70 kHz) : 1) réduit la microfissuration ; 2) diminue les efforts de coupe et augmente l'efficacité ; 3) prolonge la durée de vie des outils ; 4) limite les bavures ; 5) améliore la qualité de surface

Cas d'application
Convient pour l'usinage de haute précision et haute efficacité de matériaux durs et cassants (céramiques, verre, quartz), de superalliages (alliages de titane) et d'autres matériaux difficiles à usiner nécessitant une faible détérioration en sous-surface et une excellente finition de surface

Paramètres techniques
Item : MVC400-5AXIS : Unit
X/Y/Z-Axis Travel : 420*420*380 : mm
Worktable Dimension : Φ400 : mm
Max. Load of Worktable : 200 : kg
Ultrasonic Spindle : Standard : /
Spindle Diameter : Φ155 : mm
Max. Spindle Speed (Short-Duration) : 24,000 : rpm
Max. Spindle Speed (Long-Duration) : 16,000 : rpm
Motor Power : 22 : kW
X/Y/Z-Axis Rapid Speed : 36/36/36 : m/min
A/C-Axis Rapid Speed : 100/150 : rpm
X/Y/Z-Axis Positioning Accuracy : 0.007 : mm
X/Y/Z-Axis Repeatability : 0.004 : mm
A/C-Axis Positioning Accuracy : 8 : ''
A/C-Axis Repeatability : 4 : ''
Tool Magazine Type : Chain Type : /
Tool Holding Capacity : 40 : No. of Tools
Total Weight (incl. Accessories) : 7,000 : kg
Machine Size (LxWxH) : 2,000x3,310x2,420 : mm
CNC Controller : SIEMENS One (HEIDENHAIN Optional) : /

Caractéristiques techniques

• Modèle : MVC400-5AXIS
• Courses X/Y/Z : 420×420×380 mm
• Table : Φ400 mm
• Charge maximale table : 200 kg
• Broche : Broche ultrasonique de série, diamètre Φ155 mm, vitesse max 24 000 rpm (court), 16 000 rpm (continu)
• Puissance moteur : 22 kW
• Vitesses rapides : X/Y/Z 36 m/min ; A/C 100/150 rpm
• Précision de positionnement : X/Y/Z 0,007 mm ; A/C 8''
• Répétabilité : X/Y/Z 0,004 mm ; A/C 4''
• Magasin d'outils : Type chaîne, 40 outils (options : 24/40/64/120T)
• Poids total : 7 000 kg
• Dimensions machine : 2 000×3 310×2 420 mm
• Contrôleur CNC : SIEMENS One (HEIDENHAIN en option)
