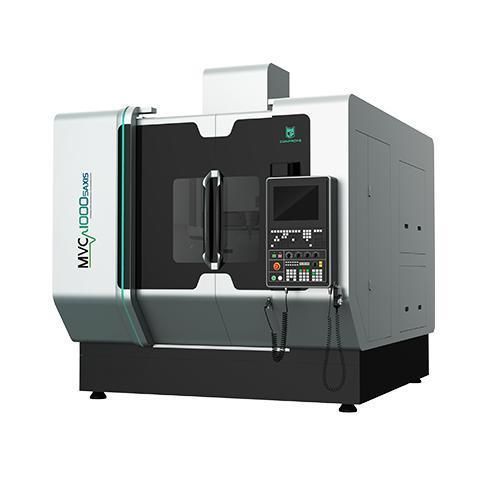

Centre d'usinage CNC 5 axes MVC1000

verticalpour verrepour céramique

Présentation du produit

• Portique avec composants mobiles légers pour de hautes performances dynamiques et précision d'usinage
• Structure thermiquement symétrique conçue par FEM pour minimiser les déformations thermiques en production prolongée
• Construction en fonte offrant amortissement des vibrations, stabilité et large applicabilité
• Rigidité du bâti optimisée par analyse par éléments finis
• Moteurs refroidis sur les axes Z, A et C

Points forts

• Moteurs DDR haute vitesse et haute précision sur les axes A/C
• Précision de positionnement A/C : 6'' ; répétabilité : 4''
• Mécanisme de serrage/desserrage A/C à haute rigidité
• Trois moteurs à entraînement direct pour modèles avec broches de 650 mm ou plus
• Encodeurs linéaires de haute précision importés pour retour d'axe A/C
• Important volume d'usinage sur la table tournante
• Configurations variées de magasin d'outils ; magasin chaîne optionnel (24/40/64/120T)
• Haute capacité de charge des outils et compatibilité avec les outils courants
• Option usinage ultrasonique : vibration de l'outil 15–70 kHz pour réduire les microfissures, diminuer les forces de coupe, prolonger la durée d'outil et améliorer la finition

Cas d'application

Adapté à l'usinage haute précision et haute efficacité de matériaux durs et fragiles (céramique, verre, quartz), superalliages (titane) et autres matériaux difficiles à usiner nécessitant intégrité de surface et tolérances serrées

Paramètres techniques

Item — MVC1000-5AXIS — Unit
X/Y/Z-Axis Travel — 1250×1250×1000 — mm
Worktable Dimension — Φ1000 — mm
Max. Load of Worktable — 1,000 — kg
Ultrasonic Spindle — Standard — /
Spindle Diameter — Φ210 — mm
Max. Spindle Speed (Short-Duration) — 15,000 — rpm
Max. Spindle Speed (Long-Duration) — 12,000 — rpm
Motor Power — 35 — kW
X/Y/Z-Axis Rapid Speed — 30/30/30 — m/min
A/C-Axis Rapid Speed — 30/60 — rpm
X/Y/Z-Axis Positioning Accuracy — 0.008 — mm
X/Y/Z-Axis Repeatability — 0.005 — mm
A/C-Axis Positioning Accuracy — 15 — ''
A/C-Axis Repeatability — 8 — ''
Tool Magazine Type — Chain Type — /
Tool Holding Capacity — 40 — No. of Tools
Total Weight (incl. Accessories) — 25,000 — kg
Machine Size (LxWxH) — 3,480×5,900×4,250 — mm
CNC Controller — SIEMENS One (HEIDENHAIN Optional) — /

Caractéristiques techniques

• Modèle : MVC1000-5AXIS
• Courses X/Y/Z : 1250 × 1250 × 1000 mm
• Table : Φ1000 mm, charge maxi 1 000 kg
• Broche : diamètre Φ210 mm ; broche ultrasonique en standard
• Vitesse broche : jusqu'à 15 000 rpm (courte durée), 12 000 rpm (continue)
• Puissance moteur : 35 kW
• Vitesses rapides : X/Y/Z 30 m/min ; axes A/C 30/60 rpm
• Précision de positionnement : X/Y/Z 0,008 mm ; A/C 15''
• Répétabilité : X/Y/Z 0,005 mm ; A/C 8''
• Magasin d'outils : type chaîne, capacité typique 40 outils (autres options possibles)
• Poids total (avec accessoires) : 25 000 kg
• Emprise (L×l×H) : 3 480 × 5 900 × 4 250 mm
• Options de CNC : SIEMENS One (HEIDENHAIN en option)
