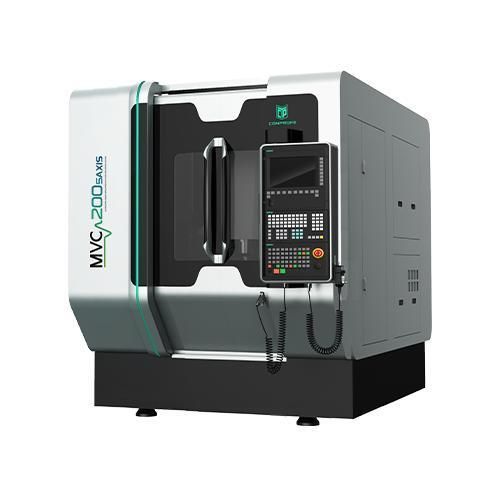

Centre d'usinage CNC 5 axes MVC200

verticalpour verrepour céramique

Aperçu produit

• Structure à portique offrant une grande stabilité et des éléments mobiles allégés pour améliorer la précision et les performances dynamiques
• Conception thermiquement symétrique développée par analyse par éléments finis (FEM) pour limiter les déformations thermiques et maintenir la précision à long terme
• Construction en fonte avec d'excellentes propriétés d'amortissement des vibrations pour des performances d'usinage dynamiques stables
• Structure du banc optimisée par FEM pour maximiser la rigidité
• Moteur de l'axe Z refroidi ; moteurs des axes A et C refroidis pour un comportement thermique stable

Points forts

• Moteurs DDR A/C rapides et haute précision
• Précision de positionnement A/C : 8'' ; répétabilité : 4''
• Conception de serrage/desserrement A/C à forte rigidité et fiabilité
• Trois moteurs à entraînement direct pour les modèles 650 et supérieurs
• Encodeurs linéaires importés haute précision pour la rétroaction des axes A/C
• Surface de table rotative généreuse pour diverses configurations d'usinage
• Diverses configurations de magasin d'outils ; magasins en chaîne optionnels (24/40/64/120 outils)
• Grande capacité de charge des outils et compatibilité avec les outils de coupe courants
• Option d'usinage ultrasonique : vibration ultrasonique haute fréquence (15–70 kHz) appliquée à l'outil pour réduire les microfissures, diminuer les efforts de coupe, améliorer l'efficacité, prolonger la durée de vie des outils et améliorer la qualité de surface

Cas d'application
Adapté à l'usinage haute précision et haute productivité de matériaux durs et fragiles (céramiques, verre, quartz), de superalliages (alliages de titane) et d'autres matériaux difficiles à usiner nécessitant une meilleure qualité de surface et une usure réduite des outils

Paramètres techniques (tableau)
Article : MVC200-5AXIS
Course X/Y/Z : 280*280*280 mm
Dimension de la table : Φ200 mm
Charge maximale table : 50 kg
Broche ultrasonique : Standard
Diamètre broche : Φ100 mm
Vitesse max broche (courte durée) : 36 000 tr/min
Vitesse max broche (durée longue) : 28 000 tr/min
Puissance moteur : 6 kW
Vitesse rapide X/Y/Z : 36/36/36 m/min
Vitesse rapide A/C : 100/400 rpm
Précision positionnement X/Y/Z : 0,007 mm
Répétabilité X/Y/Z : 0,004 mm
Précision positionnement A/C : 8 ''
Répétabilité A/C : 4 ''
Type magasin d'outils : Chaîne
Capacité porte-outils : 40 (nombre d'outils)
Poids total (avec accessoires) : 4 000 kg
Dimensions machine (LxPxH) : 1 732 x 3 147 x 2 195 mm
Commande CNC : SIEMENS One (HEIDENHAIN en option)

Caractéristiques techniques

• Modèle : MVC200-5AXIS
• Course X/Y/Z : 280*280*280 mm
• Dimension de la table : Φ200 mm
• Charge maximale table : 50 kg
• Diamètre broche : Φ100 mm
• Vitesse max broche : 36 000 tr/min (courte); 28 000 tr/min (continue)
• Puissance moteur : 6 kW
• Vitesse rapide X/Y/Z : 36 m/min; Vitesse rapide A/C : 100/400 rpm
• Précision positionnement X/Y/Z : 0,007 mm; Répétabilité : 0,004 mm
• Précision A/C : 8''; Répétabilité : 4''
• Magasin d'outils : type chaîne; Capacité : 40 outils
• Poids total (avec accessoires) : 4 000 kg
• Dimensions machine : 1 732 x 3 147 x 2 195 mm
• Commande CNC : SIEMENS One (HEIDENHAIN en option)
