Centre d'usinage CNC 5 axes MVC500
verticalpour verrepour céramique

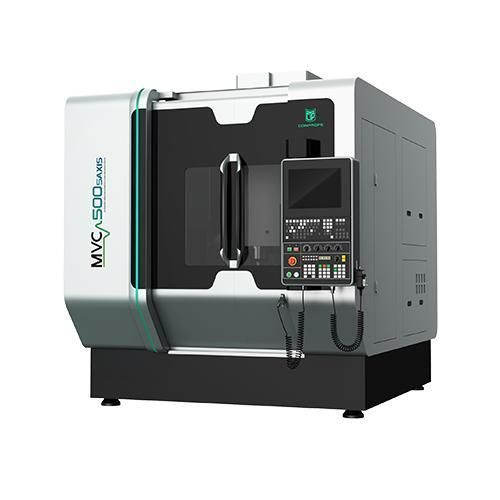

Centre d'usinage CNC 5 axes - MVC500 - Conprofe - vertical / pour verre / pour céramique
Centre d'usinage CNC 5 axes - MVC500 - Conprofe - vertical / pour verre / pour céramique
Centre d'usinage CNC 5 axes - MVC500 - Conprofe - vertical / pour verre / pour céramique - image - 2
Centre d'usinage CNC 5 axes - MVC500 - Conprofe - vertical / pour verre / pour céramique - image - 3
Centre d'usinage CNC 5 axes - MVC500 - Conprofe - vertical / pour verre / pour céramique - image - 4
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
vertical
Matière usinée
pour alliage d'aluminium, pour céramique, pour verre, pour quartz
Structure
à portique
Nombre d'outils
40 outils
Fonction associée
de découpe
Autres caractéristiques
à grande vitesse, haute performance, à entraînement direct, de haute précision, haute rigidité
Course X

500 mm
(19,69 in)

Course Y

550 mm
(21,65 in)

Course Z

500 mm
(19,69 in)

Vitesse de rotation

14 000 rpm, 20 000 rpm
(87 965 rad.min-1, 125 664 rad.min-1)

Puissance

35 kW
(47,59 hp)

Vitesse d'avancement axe X

36 m/min

Vitesse d'avancement axe Y

36 m/min

Vitesse d'avancement axe Z

30 m/min

Charge max. de la table

300 kg
(661 lb)

Précision de placement

0,007 mm
(0,00028 in)

Répétabilité

0,004 mm
(0,00016 in)

Poids total

10 000 kg
(22 046,23 lb)

Longueur hors tout

2 240 mm
(88,2 in)

Largeur hors tout

3 780 mm
(148,8 in)

Hauteur totale

2 855 mm
(112,4 in)

Description

Présentation du produit
  • Structure portique offrant une stabilité élevée et des éléments mobiles légers, garantissant une précision accrue et de meilleures performances dynamiques de la machine-outil
  • Structure thermiquement symétrique conçue par analyse par éléments finis (FEM) réduisant efficacement les déformations thermiques tout en assurant la rigidité nécessaire pour une précision durable
  • Structure en fonte avec d'excellentes propriétés d'amortissement des vibrations, offrant de hautes performances d'usinage dynamique, stabilité, fiabilité et forte applicabilité
  • Renforcement continu de la rigidité du bâti via optimisation FEM pour une conception optimale
  • Moteur de l'axe Z refroidi
  • Moteurs des axes A et C refroidis


Points forts du produit
  • Moteur DDR haute vitesse et haute précision pour les axes A/C
  • Précision de positionnement des axes A/C : 6'' ; répétabilité : 4''
  • Conception d'accouplement/découplement des axes A/C à haute rigidité et fiable
  • 3 moteurs à entraînement direct pour les modèles 650 et supérieurs
  • Encodeurs linéaires importés de haute précision pour la division d'échelle des axes A/C
  • Espaces de travail généreux sur la table rotative
  • Configurations variées de magasin d'outils avec options supplémentaires
  • Magasin d'outils à chaîne (24/40/64/120T en option)
  • Capacité de charge élevée pour les outils de coupe
  • Compatibilité avec une large gamme d'outils de coupe
  • Avantages spécifiques de l'usinage ultrasonique - Vibration ultrasonique haute fréquence appliquée à l'outil (15-70 kHz) : réduit les microfissures ; diminue les efforts de coupe et améliore l'efficacité d'usinage ; prolonge la durée de vie des outils ; limite l'ébavurage des pièces ; améliore la qualité de surface


Cas d'application
Convient pour l'usinage haute précision et haute efficacité des matériaux durs et cassants (céramique, verre, quartz, etc.), des superalliages (alliage de titane, etc.) et autres matériaux difficiles à usiner

Paramètres techniques
  • Item - MVC500-5AXIS - Unit
  • Course X/Y/Z - 500*550*500 - mm
  • Dimensions de la table - Φ500 - mm
  • Charge maximale de la table - 300 - kg
  • Broche ultrasonique - Standard - /
  • Diamètre de la broche - Φ190 - mm
  • Vitesse maximale broche (court terme) - 20 000 - rpm
  • Vitesse maximale broche (long terme) - 14 000 - rpm
  • Puissance moteur - 35 - kW
  • Vitesse rapide X/Y/Z - 36/36/30 - m/min
  • Vitesse rapide A/C - 50/100 - rpm
  • Précision de positionnement X/Y/Z - 0.007 - mm
  • Répétabilité X/Y/Z - 0.004 - mm
  • Précision de positionnement A/C - 8 - ''
  • Répétabilité A/C - 5 - ''
  • Type de magasin d'outils - Chaîne - /
  • Capacité porte-outils - 40 - Nombre d'outils
  • Poids total (avec accessoires) - 10 000 - kg
  • Dimensions machine (LxWxH) - 2 240x3 780x2 855 - mm
  • Contrôleur CNC - SIEMENS One (HEIDENHAIN en option) - /


Caractéristiques / Spécifications techniques
  • Modèle : MVC500-5AXIS
  • Structure : Portique, conception thermiquement symétrique (optimisée FEM)
  • Matériaux : Structure en fonte pour amortissement des vibrations et stabilité
  • Course X/Y/Z : 500 x 550 x 500 mm
  • Table : Diamètre Φ500 mm, charge max 300 kg
  • Broche : Broche ultrasonique en standard, diamètre Φ190 mm
  • Vitesse broche : Jusqu'à 20 000 rpm court terme ; 14 000 rpm long terme
  • Puissance moteur : 35 kW
  • Avance rapide : X/Y/Z 36/36/30 m/min ; axes A/C 50/100 rpm
  • Précision de positionnement : X/Y/Z 0.007 mm ; A/C 8''
  • Répétabilité : X/Y/Z 0.004 mm ; A/C 5''
  • Magasin d'outils : Type chaîne, 40 outils (autres capacités/options disponibles)
  • Poids total (avec accessoires) : 10 000 kg
  • Dimensions machine (LxWxH) : 2 240 x 3 780 x 2 855 mm
  • Contrôleur CNC : SIEMENS One standard ; HEIDENHAIN en option
  • Fonctionnalités additionnelles : Moteurs Z, A et C refroidis ; moteurs directs A/C sur modèles plus grands ; encodeurs linéaires importés haute précision pour axes A/C
