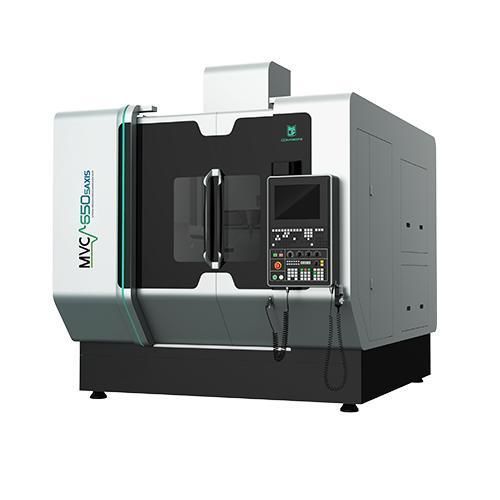

Centre d'usinage CNC 5 axes MVC650

verticalpour verrepour céramique

Présentation du produit

• Structure à portique offrant une grande stabilité structurelle avec des éléments mobiles légers pour de meilleures performances dynamiques et une précision d'usinage accrue
• Conception thermiquement symétrique développée par analyse par éléments finis (FEM) pour minimiser les déformations thermiques et garantir une précision durable
• Construction en fonte avec d'excellentes propriétés d'amortissement des vibrations pour des performances de coupe dynamiques et une fiabilité supérieures
• Rigidité du bâti optimisée par conception itérative basée sur FEM
• Moteurs Z, A et C refroidis pour une stabilité thermique lors d'usinages prolongés

Points forts du produit

• Moteurs DDR haute vitesse et haute précision pour les axes A/C
• Précision de positionnement des axes A/C jusqu'à 8" et répétabilité 5"
• Mécanisme de serrage/desserrement des axes A/C à haute rigidité et fiable
• Trois moteurs à entraînement direct pour les machines de la série MVC650 et supérieures
• Encodeurs linéaires importés de haute précision pour la division d'échelle des axes A/C
• Grand espace d'usinage sur la table rotative
• Plusieurs configurations de magasin d'outils avec options supplémentaires
• Magasin d'outils de type chaîne disponible (options 24/40/64/120T)
• Forte capacité de charge des outils et compatibilité avec les outillages courants
• Usinage ultrasonique avec vibration haute fréquence 15–70 kHz
• Avantage ultrasonique : atténue les microfissures sur les matériaux fragiles
• Avantage ultrasonique : réduit les efforts de coupe et améliore l'efficacité
• Avantage ultrasonique : prolonge la durée de vie des outils
• Avantage ultrasonique : minimise les bavures sur la pièce
• Avantage ultrasonique : améliore la qualité de la surface

Cas d'application
Convient pour l'usinage haute précision et haute efficacité des matériaux durs et fragiles (céramiques, verre, quartz), des superalliages (alliages de titane) et autres matériaux difficilement usinables.

Paramètres techniques (tableau)
Item - MVC650-5AXIS - Unité
Course X/Y/Z - 750*800*550 - mm
Dimension de la table - Ø650 - mm
Charge maximale de la table - 800 - kg
Broche ultrasonique - Standard - /
Diamètre de la broche - Ø190 - mm
Vitesse max broche (courte durée) - 20 000 - tr/min
Vitesse max broche (longue durée) - 14 000 - tr/min
Puissance moteur - 35 - kW
Vitesse rapide X/Y/Z - 36/36/30 - m/min
Vitesse rapide A/C - 30/70 - tr/min
Précision de positionnement X/Y/Z - 0.008 - mm
Répétabilité X/Y/Z - 0.005 - mm
Précision de positionnement A/C - 8 - "
Répétabilité A/C - 5 - "
Type de magasin d'outils - Type chaîne - /
Capacité porte-outils - 40 - outils
Poids total (avec accessoires) - 16 500 - kg
Dimensions machine (LxPxH) - 2 940x4 310x3 310 - mm
Contrôleur CNC - SIEMENS One (HEIDENHAIN en option) - /

Caractéristiques techniques

• Course X/Y/Z : 750*800*550 mm
• Dimension de la table : Ø650 mm
• Charge maximale de la table : 800 kg
• Broche ultrasonique : Standard
• Diamètre de la broche : Ø190 mm
• Vitesse max broche (courte durée) : 20 000 tr/min
• Vitesse max broche (longue durée) : 14 000 tr/min
• Puissance moteur : 35 kW
• Vitesse rapide X/Y/Z : 36/36/30 m/min
• Vitesse rapide A/C : 30/70 tr/min
• Précision de positionnement X/Y/Z : 0.008 mm
• Répétabilité X/Y/Z : 0.005 mm
• Précision de positionnement A/C : 8 "
• Répétabilité A/C : 5 "
• Type de magasin d'outils : Type chaîne (options)
• Capacité porte-outils : 40 outils
• Poids total (avec accessoires) : 16 500 kg
• Dimensions machine (LxPxH) : 2 940 x 4 310 x 3 310 mm
• Contrôleur CNC : SIEMENS One (HEIDENHAIN en option)
