Presse à injecter horizontale MK6PRO

servo-hydrauliqueà cycles rapidesavec prélèvement d'échantillon

Aperçu
Conçue autour d'une philosophie de stabilité, de rendement élevé et de fiabilité éprouvée, la série MK6 associe un design industriel soigné à une commande intelligente performante et des capacités opérationnelles de premier plan. Référence de la machine d'injection.

Exemple de modèle

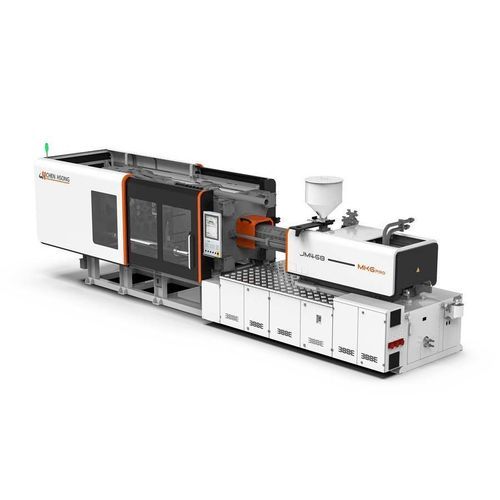

JM468-MK6 PRO (modèle d'exemple dans la gamme MK6PRO).

Commande
Cette machine intègre le système de commande avancé KEBA ou B&R (sur demande), garantissant une fiabilité éprouvée et un pilotage précis.

Avantages clés

• Stabilité et conception industrielle pour un rendement et une fiabilité élevés
• eDrive™ (option) : améliore l'efficacité de production de 10 % à 30 % en permettant le plastifiage simultané pendant l'ouverture/fermeture du moule et l'éjection
• Qualité de pièce : groupe hydraulique 26 % plus grand pour un temps de maintien plus long et augmentation de 18 % du poids d'injection pour une plus grande plage de pièces
• Prend en charge la récupération simultanée / plastifiage en parallèle pour réduire le temps de cycle

Applications

• Aéronautique & Défense
• Électronique
• Électronique grand public
• Emballage cosmétique
• Automobile

Options / fonctions configurables (sélection présentée sur la fiche produit)

• Interface Euromap 70 & 70.1 pour pinces de moule magnétiques
• Hauteur de moule étendue
• Barre de sécurité mécanique
• Porte motorisée (avant) avec capteur
• Protection par barrière lumineuse infrarouge (porte avant)
• Lubrification automatique pour réglage de la hauteur du moule
• Pompe de lubrification manuelle pour réglage de la hauteur du moule
• Tirants supplémentaires
• Soufflages d'air supplémentaires
• Mouvements parallèles des tirants
• Éjection en vol
• Contrôle automatique de la force de serrage
• Vis et cylindre bi-métalliques
• Buse à fermeture
• Lubrification automatique de l'unité d'injection
• Récupération simultanée / plastifiage en parallèle
• Pompe de lubrification manuelle pour unité d'injection
• Alarme de détection de thermocouple cassé
• Commande des trappes par vannes hydrauliques/pneumatiques
• Prises électriques 240V1P32A
• Filtre by-pass hydraulique
• Préchauffage de l'huile hydraulique
• Connectivité Industrie 4.0
• Interface OPC-UA

Contrôleur / Fonctions Smart
Fait partie de la famille iChen™ Smart : iChen Smart Factory (contrôle local et exécution en atelier), iChen Cloud (connectivité multi-site et analytique) et iChen AI Molder (assistant embarqué pour raccourcir les essais moules, stabiliser la production et améliorer la constance de qualité).

Tableaux produit — Serrage (résumé)
Item — Unité — JM88 — JM128 — JM168 — JM208 — JM258 — JM328 — JM398 — JM468 — JM568 — JM668
Force de serrage — kN — 880 — 1280 — 1680 — 2080 — 2580 — 3280 — 3980 — 4680 — 5680 — 6880
Course d'ouverture du serrage (Max) — mm — 340 — 380 — 450 — 510 — 560 — 660 — 720 — 820 — 870 — 920
Dimensions des plaques (HxV) — mm — 540×540 — 600×600 — 680×680 — 760×760 — 840×840 — 970×970 — 1040×1040 — 1160×1160 — 1230×1230 — 1300×1300
Distance entre colonnes (HxV) — mm — 360×360 — 410×410 — 470×470 — 530×530 — 580×580 — 680×680 — 730×730 — 830×830 — 860×860 — 920×920
Épaisseur de moule (Min.–Max) — mm — 125–380 — 150–450 — 170–520 — 180–550 — 190–580 — 225–680 — 250–730 — 300–850 — 350–880 — 380–920
Ouverture maxi (Max. Daylight) — mm — 720 — 830 — 970 — 1060 — 1140 — 1340 — 1450 — 1670 — 1750 — 1840
Force d'éjection (Max) — kN — 34 — 42 — 42 — 67 — 85 — 111 — 111 — 166 — 166 — 182
Course d'éjecteur (Max) — mm — 120 — 120 — 140 — 150 — 150 — 180 — 215 — 220 — 250 — 265
Nombre d'éjecteurs — PCS — 1 — 1 — 9 — 9 — 9 — 9 — 9 — 17 — 17 — 17
Diamètre bague de centrage — mm — 125 — 125 — 125 — 160 — 160 — 160 — 160 — 200 — 200 — 200

Tableaux produit — Unité d'injection (résumé)
Item — Unité — JM88 — JM128 — JM168 — JM208 — JM258 — JM328 — JM398 — JM468 — JM568 — JM668
Diamètre de vis — mm — 31 — 36 — 41 — 46 — 52 — 60 — 67 — 75 — 83 — 90
Ratio vis L/D — / — 24.4 — 21 — 18.4 — 23.9 — 21 — 18.2 — 23.5 — 21 — 19.4 — 22
Capacité d'injection (calculée) — cm³ — 136 — 183 — 238 — 332 — 533 — 667 — 1025 — 1333 — 1668 — 2030
Poids d'injection (Max) — g — 124 — 167 — 216 — 301 — 493 — 867 — 1508 — 1686 — 2403 — 2917
Pression d'injection (Max) — MPa — 254.9 — 189 — 170 — 221 — 212 — 188 — 235 — 239 — 216 — 152
Débit d'injection (Max) — cm³/s — 80 — 140 — 170 — 222 — 269 — 302 — 440 — 539 — 656 — 753
Vitesse d'injection (Max) — mm/s — 105 — 105 — 105 — 103 — 103 — 108 — 102 — 100 — 99 — 100
Course d'injection (Max) — mm — 180 — 205 — 230 — 260 — 260 — 335 — 375 — 415 — 415 — 425
Capacité de plastification (Max) — g/s — 8.8 — 13.8 — 20.3 — 30.9 — 42.8 — 68.7 — 71.3 — 95.9 — 128.9 — 152.7
Vitesse vis (Max) — rpm — 245 — 245 — 224 — 200 — 200 — 200 — 190 — 180 — 180 — 170
Force de contact buse (Max) — kN — 42 — 42 — 62 — 62 — 62 — 91 — 111 — 111 — 120 — 120
Course buse (Max) — mm — 275 — 290 — 330 — 380 — 380 — 440 — 470 — 540 — 420 — 450

Tableaux produit — Autres (résumé)
Item — Unité — JM88 — JM128 — JM168 — JM208 — JM258 — JM328 — JM398 — JM468 — JM568 — JM668
Pression système — MPa — 17.5 (tous modèles)
Puissance moteur (nominale) — kW — 14 — 17 — 21 — 30 — 30 — 48 — 60 — 72 — 72 — 96
Puissance de chauffe du cylindre (Max) — kW — 8 — 10.3 — 12.9 — 16.6 — 16.6 — 26 — 31.1 — 35.5 — 35.5 — 35.5
Zones de contrôle de température — Zone — 3+1 — 3+1 — 3+1 — 3+1 — 3+1 — 4+1 — 5+1 — 5+1 — 5+1 — 5+1
Dimensions machine (L×l×H) — m — 4.52×1.17×1.88 — 5.02×1.25×1.94 — 5.53×1.28×2.02 — 6.20×1.48×2.15 — 6.40×1.56×2.24 — 7.73×1.73×2.21 — 8.42×1.94×2.19 — 9.33×2.04×2.26 — 9.30×1.94×2.33 — 9.83×2.02×2.24
Capacité réservoir huile — L — 170 — 220 — 265 — 350 — 350 — 620 — 810 — 920 — 920 — 950
Masse machine — kg — 3300 — 4000 — 4900 — 6800 — 7800 — 13200 — 16700 — 19800 — 21000 — 23000

Remarques
Les spécifications sont susceptibles d'être modifiées sans préavis.
