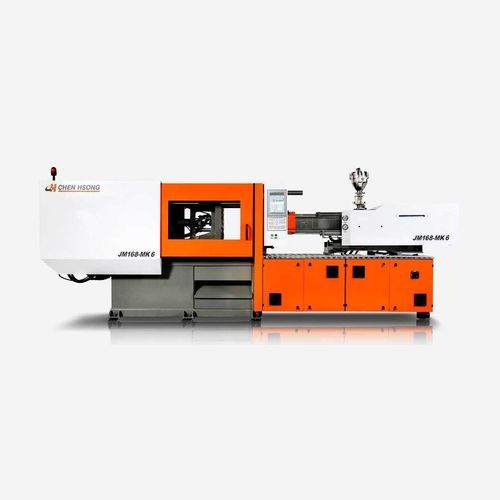

Presse à injecter horizontale Mark 6

servo-hydrauliquepour PVCpour PET

Présentation
La MK6 représente la 6e génération de la famille JetMaster de presses à injection. Le mécanisme de fermeture, la base machine et l'unité d'injection ont été renforcés pour améliorer l'efficacité et la stabilité opérationnelle sur la gamme JM88–JM668.

Stabilité et performance
Platine et disposition des barres de liaison renforcées, ainsi qu'une unité d'injection améliorée, assurent une meilleure répartition des contraintes de fermeture et une dynamique d'injection plus régulière pour les applications à haute pression et une réduction de la variabilité des cycles.

Précision — Économie d'énergie
Les machines MK6 utilisent la technologie servo-hydraulique SVP/3, offrant jusqu'à ~80% d'économie d'énergie par rapport aux anciennes machines à déplacement fixe. Precision HydraulicsTM garantit une répétabilité de l'ordre de 0,05% sur les axes critiques, améliorant la constance des pièces et le rendement.

Principaux avantages des machines JM-MK6

• Faible consommation énergétique : système d'entraînement Innovance réduit la consommation jusqu'à 80% et assure un fonctionnement silencieux.
• Flexibilité de production : clairance entre barres accrue et courses maximisées pour s'adapter à une plus grande variété d'outillages.
• Platine repensée : meilleure répartition des efforts de serrage pour un fonctionnement plus léger, plus rapide et une durée de vie prolongée.
• Mise en place d'outillage plus rapide : système d'éjecteur repensé conforme SPI et espace pour tiges d'éjecteur facilitant les changements d'outil.
• Meilleure performance d'injection : unité d'injection avec guides à roulement pour un fonctionnement dual-cylindre plus homogène et une meilleure absorption des contraintes.
• Temps de cycle réduits : injection haute pression et récupération rapide de vitesse diminuent les temps de cycle.
• Ergonomie : portes et capots de sécurité conçus pour un accès facile lors de l'exploitation et de la maintenance.
• Faible maintenance : production répétable et fiable avec des besoins de maintenance réduits.

Spécifications européennes

• Motifs de perçage et d'éjecteur standards EUROMAP (peuvent varier selon la conception de la platine).
• Composants européens standard : vannes hydrauliques (Bosch Rexroth ou Vickers), pompe hydraulique (Eckerle), transducteurs linéaires (Gefran ou Novotechnik), composants électriques (Siemens, Schneider, Telemechanique, PILZ).

Caractéristiques de fermeture (tableau)
Machine Model | Clamping Force (Max) (t) | Opening Stroke (mm) | Maximum Daylight (mm) | Space Between Tie Bars (HxV) (mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Ejector Stroke (mm) | Ejector Force (t) | Mould Center Ring Diameter (mm) | Dry Cycle Time (s)
Unit | t | mm | mm | mm | mm | mm | mm | t | mm | s
JM88-MK6 | 88 | 340 | 720 | 360 x 360 | 380 | 125 | 120 | 3,4 | 100 | 1,7
JM128-MK6 | 128 | 380 | 830 | 410 x 410 | 450 | 150 | 120 | 3,4 | 125 | 1,8
JM168-MK6 | 168 | 450 | 970 | 470 x 470 | 520 | 170 | 140 | 4,2 | 125 | 1,9
JM208-MK6 | 208 | 510 | 1060 | 530 x 530 | 550 | 180 | 150 | 6,7 | 160 | 2,1
JM258-MK6 | 258 | 560 | 1140 | 580 x 580 | 580 | 190 | 150 | 6,7 | 160 | 2,4
JM328-MK6 | 328 | 660 | 1340 | 680 x 680 | 680 | 225 | 180 | 11,1 | 160 | 2,7
JM398-MK6 | 398 | 720 | 1450 | 730 x 730 | 730 | 250 | 215 | 11,1 | 160 | 3,2
JM468-MK6 | 468 | 820 | 1670 | 830 x 830 | 850 | 300 | 220 | 16,6 | 200 | 3,6
JM568-MK6 | 568 | 870 | 1750 | 860 x 860 | 880 | 350 | 250 | 16,6 | 200 | 3,7
JM668-MK6 | 668 | 920 | 1840 | 920 x 920 | 920 | 380 | 265 | 18,2 | 200 | 4,0

Caractéristiques de l'unité d'injection (tableau)
Model ID | Swept Volume (cm3) | Injection Weight (PS) (g) | Screw Diameter (mm) | Screw L/D Ratio (L/D)
Unit | cm3 | g | mm | L/D
JM88-MK6 | 136 / 183 / 238 | 124 / 167 / 216 | 31 / 36 / 41 | 24,4 / 21,0 / 18,4
JM128-MK6 | 209 / 271 / 341 | 190 / 246 / 310 | 36 / 41 / 46 | 23,9 / 21,0 / 18,7
JM168-MK6 | 304 / 382 / 488 | 276 / 348 / 444 | 41 / 46 / 52 | 23,6 / 21,0 / 18,6
JM208-MK6 | 432 / 552 / 735 | 393 / 502 / 669 | 46 / 52 / 60 | 23,7 / 21,0 / 18,2
JM258-MK6 | 432 / 552 / 735 | 393 / 502 / 669 | 46 / 52 / 60 | 23,7 / 21,0 / 18,2
JM328-MK6 | 947 / 1.181 / 1.480 | 862 / 1.075 / 1.347 | 60 / 67 / 75 | 23,5 / 21,0 / 18,8
JM398-MK6 | 1.322 / 1.657 / 2.029 | 1.203 / 1.508 / 1.846 | 67 / 75 / 83 | 23,5 / 21,0 / 19,0
JM468-MK6 | 1.833 / 2.245 / 2.640 | 1.668 / 2.043 / 2.403 | 75 / 83 / 90 | 23,2 / 21,0 / 19,4
JM568-MK6 | 1.833 / 2.245 / 2.640 | 1.668 / 2.043 / 2.403 | 75 / 83 / 90 | 23,2 / 21,0 / 19,4
JM668-MK6 | 2.300 / 2.704 / 3.206 | 2.093 / 2.460 / 2.917 | 83 / 90 / 98 | 23,9 / 22,0 / 20,2

Options et contrôles
Contrôleur intégré B&R PPC2200 (personnalisé pour MK6), contrôle en boucle fermée, HMI tactile 15,6", CAN-bus I/O, connectivité Industry 4.0, interfaces OPC-UA / Euromap, enregistrement et rapports de données. Options disponibles : tirettes supplémentaires, mouvement parallèle noyau/éjecteur, Euromap 70/70.1, hauteur de moule étendue, lubrification automatique pour réglage de hauteur, bagues sans huile pour le système de bascule, vis/baril bi-métalliques, caractéristiques vis pour PET/PVC, unités PVC/UPVC, buse à coupure, injection séquentielle, isolation de baril, plasticisation parallèle, hotrunner Euromap 14 (jusqu'à 16 zones), éjection en vol et extraction noyau en vol.

Caractéristiques / Spécifications techniques

• Famille de produits : JetMaster MK6 (série JM-MK6) modèles JM88 à JM668.
• Technologie d'entraînement : système servo-hydraulique SVP/3 pour jusqu'à ~80% d'économie d'énergie vs machines à déplacement fixe plus anciennes.
• Répétabilité : Precision HydraulicsTM atteint une répétabilité de 0,05% sur les axes critiques.
• Plage de force de fermeture : 88 t — 668 t (selon modèle).
• Injection : cylindres d'injection haute pression doubles croisés-parallèles, pressions d'injection ≈ 21 000–36 000 PSI ; tailles de shot ≈ 4 oz à 109 oz selon modèle et configuration.
• Vis L/D et diamètres : multiples options de diamètres et de rapports L/D par modèle (voir tableau unité d'injection).
• Normes & composants : interfaces conformes Euromap ; composants européens majeurs Bosch Rexroth / Vickers (vannes), Eckerle (pompe), Gefran / Novotechnik (transducteurs), Siemens/Schneider/Telemechanique/PILZ (électriques).
• Contrôle & automatisation : contrôleur B&R PPC2200, HMI multi-touch 15,6", CAN-bus I/O, connectivité Industry 4.0 et OPC-UA/Euromap.
• Options disponibles : tirettes noyau, buses à coupure, vis/barils spécialisés, intégration hotrunner, injection séquentielle et nombreuses personnalisations liées au moule.
