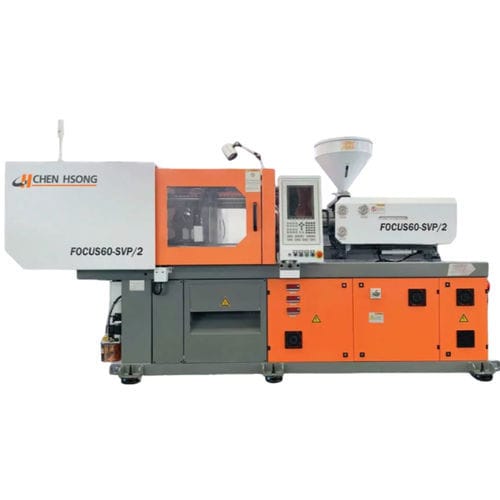

Presse à injecter horizontale FOCUS SVP/2 series

hydraulique

Présentation
La FOCUS SVP/2 Series est une famille de presses à injecter présentée comme une solution économe en énergie pour l'injection industrielle. La série associe un servomoteur à vitesse contrôlée entraînant une pompe engrenage interne fixe et une mesure de pression système en temps réel afin de réduire la consommation énergétique tout en assurant précision, faible niveau sonore et faible inertie.

Système servo Inovance
Le servosystème Inovance est conçu spécifiquement pour les presses à injecter. Il offre des performances élevées, précision, faible bruit et maintenance simplifiée. Les machines équipées de ce servomoteur peuvent permettre jusqu'à 80 % d'économie d'énergie.

Économie d'énergie
Le système SVP/2 utilise un servomoteur à vitesse contrôlée pour entraîner une pompe engrenage interne fixe. Un capteur mesure la pression système en temps réel et fournit uniquement le débit requis selon la demande, éliminant ainsi les consommations inutiles. Le résultat : consommation réduite, meilleure précision de contrôle, bruit diminué et faible inertie dynamique.

Clamping (fermeture)

• Force de fermeture : de 20 à 60 tonnes (modèles : 20, 35, 60)

Spécifications européennes

• Norme EUROMAP : motif de trous et motif d'éjecteur conformes aux standards Euromap.
• Motifs T-slot ou autres motifs de platine disponibles sur demande.

Remarque
Le motif de trous / motif d'éjecteur peut différer de la norme en fonction de la conception de la platine.

Composants européens

• Vannes hydrauliques : Bosch Rexroth ou Vickers
• Pompe hydraulique : Eckerle
• Transducteurs linéaires : Gefran ou Novotechnik
• Composants électriques : Siemens, Schneider, Telemecanique, PILZ

Clamping - Tableau
Machine Model | Clamping Force (Max) [t] | Opening Stroke [mm] | Maximum Daylight [mm] | Mould Platen (HxV) [mm] | Space Between Tiebars (HxV) [mm] | Max. Mould Thickness [mm] | Min. Mould Thickness [mm] | Ejector Stroke [mm] | Ejector Force [t]
Unit | t | mm | mm | mm | mm | mm | mm | mm | t
FOCUS 20-H-SVP/2 | 20 | 250 | 400 | 370 x 340 | 250 x 220 | 400 | 150 | 60 | 1.7
FOCUS 35-SVP/2 | 35 | 230 | 530 | 450 x 430 | 280 x 260 | 300 | 80 | 60 | 2.7
FOCUS 60-SVP/2 | 60 | 270 | 600 | 450 x 450 | 310 x 310 | 330 | 100 | 75 | 2.8

Les spécifications peuvent être modifiées sans préavis.

Unité d'injection - Tableau (Volume balayé / Poids d'injection / Diamètre de vis / L/D)
Model ID | Swept Volume [cm3] | Injection Weight (PS) [g] | Screw Diameter [mm] | Screw L/D
Unit | cm3 | g | mm | L/D
FOCUS 20-H-SVP/2 | 20 / 25 / 30 | 18 / 22 / 27 | 18 / 20 / 22 | 21 / 19 / 17.5
FOCUS 35-SVP/2 | 43 / 56 / 70 | 39 / 51 / 64 | 22 / 25 / 28 | 23 / 20 / 18
FOCUS 60-SVP/2 | 63 / 80 / 98 | 58 / 72 / 89 | 25 / 28 / 31 | 22 / 20 / 18

Unité d'injection - Tableau (Pression d'injection / Capacité plastification / Vitesse de vis / Course de vis)
Model ID | Injection Pressure (Max) [kgf/cm2] | Plasticizing Capacity (PS) [g/s] | Screw Rotation Speed (Max) [rpm] | Screw Stroke [mm]
Unit | kgf/cm2 | g/s | rpm | mm
FOCUS 20-H-SVP/2 | 2139 / 1732 / 1426 | 2 / 3 / 4.2 | 290 | 80
FOCUS 35-SVP/2 | 2233 / 1732 / 1377 | 3.2 / 4.6 / 6.5 | 230 | 115
FOCUS 60-SVP/2 | 2070 / 1652 / 1346 | 6 / 8.4 / 11.3 | 240 | 130

Les spécifications peuvent être modifiées sans préavis.

Contrôles

• Contrôleur B&R : automatisation intégrée pour applications à haute vitesse et gestion de cellules de production complètes.
• Écran tactile convivial : écran multi-touch 10.4" pour visualisation claire des procédés et pilotage.
• Système de contrôle intelligent : E/S sur bus CAN pour réponse rapide et fiabilité.
• Flexibilité : E/S isolées et extensibles pour options et automatisations spéciales.
• Sauvegarde des données : enregistrement illimité des données moule via clé USB.
• Rapports avancés : production, paramètres, alarmes et historiques opérationnels.
• Prêt pour réseau : connectable à des services cloud et intégration IoT.

Options et autres (sélection)

• Tirants supplémentaires (jusqu'à 6)
• Mouvement parallèle des noyaux
• Mouvement parallèle des éjecteurs
• Compatibilité Euromap 70 et 70.1
• Hauteur moule maximale supérieure
• Lubrification automatique lors du réglage de la hauteur du moule
• Vis et cylindre bi-métalliques ; caractéristiques vis PET/PVC ; buse à fermeture ; isolation du cylindre ; plastification parallèle
• Système hotrunner intégré jusqu'à 16 zones (Euromap 14 standard)
• Prédisposition Industry 4.0 et OPC-UA

Caractéristiques techniques

• Nom de la série : FOCUS SVP/2 Series
• Plage de force de fermeture : 20 t à 60 t (modèles : 20, 35, 60)
• Plage de course d'ouverture : 230 mm – 270 mm (selon modèle)
• Plage de jour maximum : 400 mm – 600 mm (selon modèle)
• Dimensions platine (HxV) : 370 x 340 mm à 450 x 450 mm
• Espace entre barres de liaison (HxV) : 250 x 220 mm à 310 x 310 mm
• Exemples course/force d'éjecteur : 60 mm / 1.7 t (mod. 20) ; 60 mm / 2.7 t (mod. 35) ; 75 mm / 2.8 t (mod. 60)
• Volumes balayés unités d'injection : 20–30 cm³ (mod. 20), 43–70 cm³ (mod. 35), 63–98 cm³ (mod. 60)
• Diamètres de vis (exemples) : 18–22 mm (mod. 20), 22–28 mm (mod. 35), 25–31 mm (mod. 60)
• Rapports L/D typiques : 17.5–23 selon configuration
• Vitesse maximale de vis : jusqu'à 290 rpm (mod. 20), 230 rpm (mod. 35), 240 rpm (mod. 60)
• Système de contrôle : contrôleur B&R avec E/S CAN-Bus ; HMI multi-touch 10.4"
• Économie d'énergie : jusqu'à 80 % d'économie annoncée avec le servosystème Inovance
