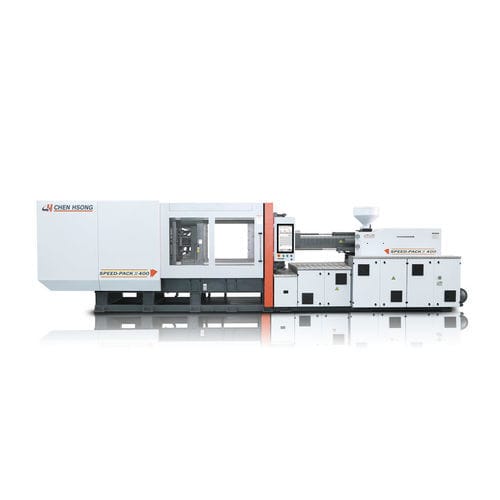

Presse à injecter horizontale SPEED series

hydrauliquepour PETpour PS

Vue d'ensemble
La série Speed & Speed Pack II utilise Precision HydraulicsTM (développé au Japon) et des logiciels avancés de simulation et de contrôle pour réduire les pertes de pression et optimiser le circuit hydraulique pour le moulage par injection à grande vitesse.

Injection de précision
Des transducteurs linéaires haute précision équipent les axes de serrage, d'injection et d'éjecteur pour assurer une protection du moule à basse pression. Des vérins hydrauliques doubles équilibrés et des guides linéaires réduisent les frottements et garantissent un contrôle d'injection stable et précis.

Serrage
Plage de force de serrage disponible : série SPEED 128–468 t ; série SPEED-PACK 260–470 t.

Points forts de la série Speed Pack

• Haute précision : transducteurs linéaires pour le serrage ; vérins doubles équilibrés et guides linéaires pour faible friction et répétabilité.
• Moteurs servo haute efficacité : réduction de la consommation d'énergie (jusqu'à 80 %) tout en assurant une précision et un fonctionnement à faible bruit.
• Coussinets en graphite sans huile : coussinets autolubrifiants éliminant le besoin d'huile — moins de pollution et d'entretien.
• Unité d'injection optimisée : unités d'injection standard configurées pour des applications à grande vitesse avec vitesse et pression d'injection accrues.

Spécifications européennes

• Compatibilité EUROMAP : perçages de platine et motifs d'éjecteur conformes à Euromap lorsque applicable (les motifs peuvent varier selon la conception de la platine).
• Composants européens standard : valves hydrauliques (Bosch Rexroth ou Vickers), pompe hydraulique (Eckerle), transducteurs linéaires (Gefran ou Novotechnik), composants électriques (Siemens, Schneider, Telemecanique, PILZ).

Commandes & contrôleur

• Contrôleur fermé B&R pour applications haute vitesse et gestion de cellules de production.
• HMI tactile 15.6" multi-touch pour visualisation claire des process.
• I/O CAN-Bus pour réponse rapide ; I/O isolée et extensible pour options et automatisations spéciales.
• Sauvegarde et rapports : stockage illimité des données moule via clé USB ; journaux avancés de production, paramètres et alarmes.
• Prêt Industrie 4.0 : compatibilité service cloud et interface OPC-UA disponible.

Tableaux représentatifs — Serrage (série SPEED)
Machine Model | Clamping Force (Max, t) | Opening Stroke (mm) | Maximum Daylight (mm) | Space Between Tie Bars (HxV, mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Ejector Stroke (mm) | Ejector Force (t) | Flange Position (mm)
SPEED 128 | 128 | 380 | 830 | 410 x 410 | 450 | 150 | 120 | 3,4 | 125
SPEED 168 | 168 | 450 | 970 | 470 x 470 | 520 | 170 | 140 | 4,2 | 125
SPEED 208 | 208 | 510 | 1.060 | 530 x 530 | 550 | 180 | 150 | 6,7 | 160
SPEED 258 | 258 | 560 | 1.140 | 580 x 580 | 580 | 190 | 150 | 6,7 | 160
SPEED 328 | 328 | 660 | 1.340 | 680 x 680 | 680 | 225 | 180 | 11,1 | 160
SPEED 398 | 398 | 720 | 1.450 | 730 x 730 | 730 | 250 | 215 | 11,1 | 160
SPEED 468 | 468 | 820 | 1.670 | 830 x 830 | 850 | 300 | 220 | 16,6 | 200

Tableaux représentatifs — Serrage (série SPEED-PACK)
Machine Model | Clamping Force (Max, t) | Opening Stroke (mm) | Maximum Daylight (mm) | Space Between Tie Bars (HxV, mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Ejector Stroke (mm) | Ejector Force (t) | Flange Position (mm)
SPEED-PACK 260 | 260 | 560 | 1.140 | 580 x 580 | 580 | 190 | 150 | 6,7 | 160
SPEED-PACK 330 | 330 | 660 | 1.340 | 670 x 670 | 680 | 225 | 130 | 11,1 | 160
SPEED-PACK 400 | 400 | 720 | 1.450 | 720 x 720 | 730 | 250 | 165 | 11,1 | 160
SPEED-PACK 470 | 470 | 820 | 1.670 | 830 x 830 | 850 | 300 | 170 | 16,6 | 170

Tableaux représentatifs — Unité d'injection (série SPEED)
Machine Model | Swept Volume (cm3) | Swept Volume (cm3) second col | Injection Weight (PS, g) | Injection Weight (PS, g) second col | Screw Diameter (mm) | Screw Diameter (mm) second col | Screw L/D Ratio | Injection Pressure (Max, kgf/cm2) | Injection Rate (PS, g/s) | Screw Rotation Speed (Max, rpm) | Screw Stroke (mm) | Nozzle contact force (t) | Nozzle Stroke (mm)
Unit | 136 / 183 | 124 / 167 | 31 | 36 | L/D 24,4 / 21,0 | 2.548 / 1.890 | 226 / 305 | 300 rpm | 180 mm | 4,2 t | 275 mm
SPEED 128 | 136 / 183 | 124 / 167 | 31 / 36 | 24,4 | 21,0 | 2.548 | 1.890 | 226 | 305 | 300 | 180 | 4,2 | 275
SPEED 168 | 209 / 271 | 190 / 246 | 36 / 41 | 23,9 | 21,0 | 2.451 | 1.890 | 305 | 396 | 300 | 205 | 4,2 | 290
SPEED 208 | 304 / 382 | 276 / 348 | 41 / 46 | 23,6 | 21,0 | 2.118 | 1.683 | 396 | 499 | 300 | 230 | 6,2 | 330
SPEED 258 | 304 / 382 | 276 / 348 | 41 / 46 | 23,6 | 21,0 | 2.119 | 1.683 | 396 | 499 | 300 | 230 | 6,2 | 330
SPEED 328 | 432 / 552 | 552 / 393 | 46 / 52 | 23,7 | 21,0 | 2.419 | 1.893 | 499 | 637 | 300 | 260 | 6,2 | 380
SPEED 398 | 947 / 1.181 | 1.181 / 862 | 60 / 67 | 23,5 | 21,0 | 1.867 | 1.497 | 848 | 1.058 | 300 | 335 | 9,1 | 440
SPEED 468 | 947 / 1.181 | 1.181 / 862 | 60 / 67 | 23,5 | 21,0 | 1.867 | 1.497 | 848 | 1.058 | 300 | 335 | 9,1 | 440

Tableaux représentatifs — Unité d'injection (série SPEED-PACK)
Valeurs sélectionnées : les tables d'injection SPEED-PACK suivent les valeurs de la série SPEED avec variations spécifiques par modèle pour volumes balayés, diamètres de vis, rapport L/D, vitesses/débits et courses comme indiqué ci-dessus.

Remarques
Spécifications susceptibles d'être modifiées sans préavis.

Caractéristiques techniques

• Technologie : Precision HydraulicsTM (développé au Japon).
• Plage de serrage : SPEED 128–468 t ; SPEED-PACK 260–470 t.
• Unité d'injection : volumes balayés, poids, diamètres de vis, rapports L/D, pressions et débits dépendant du modèle (voir tableaux).
• Transmission/efficacité : moteurs servo haute efficacité (réduction d'énergie jusqu'à 80 %).
• Coussinets : coussinets autolubrifiants en graphite sans huile.
• Commandes : contrôleur B&R en boucle fermée ; HMI 15.6" multi-touch ; I/O CAN-Bus ; OPC-UA / prêt Industrie 4.0.
• Composants européens : valves Bosch Rexroth ou Vickers ; pompe Eckerle ; transducteurs Gefran ou Novotechnik ; composants électriques Siemens/Schneider/Telemecanique/PILZ.
• Options : interfaces Euromap, hauteur moule étendue, barres de sécurité, portes électriques, barrières IR, lubrification auto/manuelle, tirants supplémentaires/souffles d'air, commande valve gate, connectivité Industrie 4.0, bypass/filtre hydraulique, préchauffage d'huile et autres options configurables.
