Presse à injecter horizontale SM series

hydrauliqueélectriquepour PVC

Présentation

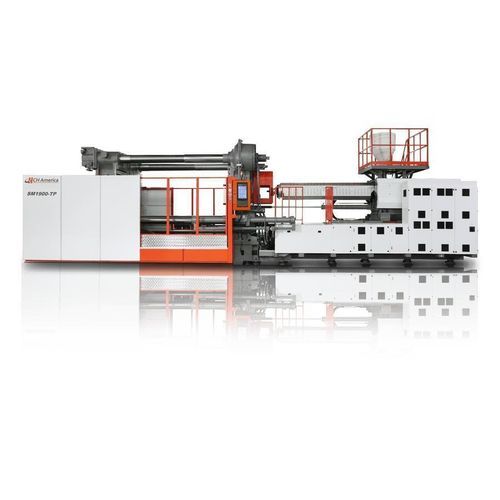

La série SuperMaster Two‑Platen (SM‑TP) est une famille de presses à injection à deux platines à entraînement servo lancée en 2008 et continuellement améliorée pour offrir précision, stabilité et vitesse. La gamme couvre des forces de fermeture de 700 à 6500 tonnes, adaptée aux applications industrielles lourdes.

Performance éprouvée
Des centaines de presses SM‑TP (SM700–SM6500) sont en service dans le monde entier dans l'automobile, l'emballage, l'électroménager et les matières techniques, apportant une production stable et une protection fiable des moules.

Avantages clés

• Vitesse d'ouverture/fermeture élevée : jusqu'à 750 mm/s pour réduire les temps de cycle.
• Servo-économie d'énergie : moteurs Innovance réduisant la consommation jusqu'à 80 % tout en conservant précision et faible bruit.
• Configuration mix & match : 14 tailles de platines compatibles avec 29 unités d'injection pour des configurations sur mesure.
• Mise en place rapide : réglage de la hauteur de plateau et paramétrage en environ 20 secondes.
• Injection haute pression : cylindres haute pression double‑parallèle pour des pressions d'injection jusqu'à ~28 000 PSI.
• Options : éjecteur en cours de cycle, entraînement de vis électrique, injection séquentielle, intégration hot runner étendue.

Composants & normes européennes

• Motifs de trous et d'éjecteurs conformes EUROMAP (T‑slot ou motifs sur demande).
• Composants standards : vannes Bosch Rexroth / Vickers, pompes Eckerle, capteurs Gefran / Novotechnik, appareillage Siemens / Schneider.

Contrôles

• Automatisation Beckhoff : solution PLC personnalisée et industrielle.
• HMI 15" multi‑touch : interface conviviale pour production et réglages.
• CAN‑Bus I/O et OPC‑UA : E/S rapides, canaux isolés et extensibles, enregistrement des données pour intégration cloud/IoT.

Unité d'injection

• Plage de pression d'injection : environ 18 000–28 000 PSI via cylindres haute pression double‑parallèle.
• Couverture des tailles de tirage : de petites à très grandes charges (unités d'injection multiples disponibles).
• Unité pivotante pour maintenance du cylindre et de la vis.
• Unité sur roulements linéaires pour répartir les contraintes d'injection et améliorer la répétabilité.
• Entraînement de vis : moteur hydraulique couple élevé ou option électrique ; contrôle fin de la contre‑pression par valves proportionnelles/LDVT.

Modèles & dimensions clés (extrait)

• SM700 — 700 t, platine jusqu'à 1 500 x 1 500 mm, ouverture max 2 300 mm.
• SM1250 — 1 250 t, platine env. 1 950 x 1 900 mm, ouverture max 2 800 mm.
• SM3000 — 3 000 t, platine env. 2 800 x 2 760 mm, ouverture max 3 900 mm.
• SM6500 — 6 500 t, platine env. 3 800 x 3 630 mm, ouverture max 5 200 mm, force d'éjecteur jusqu'à 80 t.

Exemples d'unités d'injection (extrait)

• J1 — volume balayé 2 164 cm3, vis Ø 83 mm, L/D 22.
• J2 — volume balayé 2 545 cm3, vis Ø 90 mm, L/D 20,3.
• Q2 — volume balayé 7 964 cm3, vis Ø 130 mm, L/D 20,3 (unités plus grandes jusqu'à 116+ cm3 disponibles).

Caractéristiques techniques

• Série : SuperMaster Two‑Platen (SM‑TP)
• Plage de fermeture : 700–6500 t
• Vitesse de fermeture/ouverture : jusqu'à 750 mm/s
• Économie servo : jusqu'à 80 % avec les entraînements Innovance
• Pression d'injection : env. 18 000–28 000 PSI
• Dimensions platines : de 1 500 x 1 500 mm à 3 800 x 3 630 mm
• Ouverture maximale : jusqu'à 5 200 mm (SM6500)
• Automatisation : Beckhoff PLC, HMI 15", CAN‑Bus I/O, options OPC‑UA
• Options : configurations mix & match, hot runner (jusqu'à 60 zones EUROMAP14), vannes séquentielles, entraînement vis électrique, options PET/PVC

Remarques
Les motifs de perçage et d'éjecteur suivent les normes EUROMAP mais peuvent varier selon la conception des platines. Spécifications indicatives et susceptibles de modification ; consulter la fiche technique complète pour les tableaux détaillés de modèles et d'unités d'injection.
