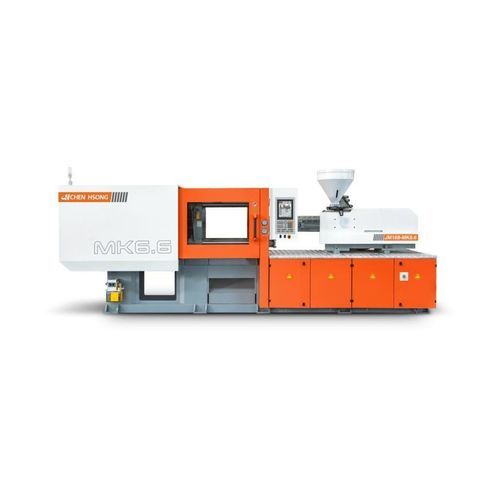

Presse à injecter horizontale JM-MK6.6 series

hydrauliquepour polycarbonatepour PC

Principaux avantages de la série MK6.6 Euroseries

• Cerveau de la machine et ergonomie Commande optimisée et accès opérateur adaptés à la production industrielle.
• Conception de bascule éprouvée Profil de commande de mouvement réglé pour haute vitesse et stabilité.
• Platines haute résistance Construction brevetée réduisant la déformation des platines pour un serrage uniforme.
• Unité d'injection haute précision Rails de guidage linéaires pour l'injection garantissant stabilité et répétabilité.

Conception du mécanisme bascule issue de décennies d'expérience
Des ingénieurs mécaniques expérimentés ont affiné la cinématique de la bascule via simulation logicielle et validation terrain. Le résultat : friction et chocs internes réduits, répartition uniforme des charges sur les colonnes et maintien du parallélisme des platines pour minimiser les bavures et l'usure. Le système offre un mouvement fluide, sans vibrations, une meilleure efficience énergétique et une durée de vie prolongée des composants.

Intégration bascule et hydraulique
Le circuit hydraulique est optimisé par simulation de fluides et réglages fins pour fournir une performance de serrage et d'injection rapide, précise et répétable, adaptée à la production à fort débit.

Platines renforcées pour une qualité de pièce constante
Platines brevetées à faible déformation avec centre renforcé pour une force de serrage plus uniforme sur le moule, protégeant l'outillage et améliorant la stabilité dimensionnelle des pièces finies.

Commandes

• Contrôleur professionnel B&R 10,4" Automatisation intégrée pour applications à grande vitesse et gestion de cellules de production.
• HMI multi-touch convivial Visualisation claire des processus et exploitation intuitive.
• I/O CAN-Bus et contrôle personnalisé Réponse rapide et fiabilité, contrôleur adapté à la série MK6.6.

Exemple de production

• Exemple pièce — éclairage LED Poids shot : 121 g ; Cavités : 8 ; Matière : PC ; Temps de cycle : 32,4 s.
• Moule Poids : 350 kg ; Dimensions : 400 mm x 400 mm x 300 mm.

Ponts forts de performance
Amélioration des cycles à sec et des vitesses d'injection par rapport à des exemples comparables. Indicateurs de simulation de production : jusqu'à 11 mois par an, 21 heures par jour ; consommation d'énergie exemple 0,17–0,35 kW·h ; estimation 8 millions de tirs en 10 ans et économie d'énergie indicative ~€29 400 sur 10 ans (chiffres basés sur simulations).

Serrage (tableau)
Machine Model | Clamping Force (Max) (t) | Opening Stroke (mm) | Space Between Tie Bars (HxV) (mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Maximum Daylight (mm) | Ejector Force (t) | Ejector Stroke (mm) | Center Ring Diameter (mm)
Unit | t | mm | mm | mm | mm | mm | t | mm | mm
JM88-MK6 | 88 | 330 | 360 x 360 | 380 | 130 | 720 | 2.8 | 100 | 125
JM128-MK6 | 128 | 370 | 410 x 410 | 450 | 145 | 830 | 4.2 | 120 | 125
JM168-MK6 | 168 | 420 | 460 x 460 | 520 | 160 | 970 | 4.2 | 140 | 125
JM208-MK6 | 208 | 490 | 530 x 530 | 550 | 180 | 1060 | 6.7 | 150 | 160
JM258-MK6 | 268 | 530 | 580 x 580 | 610 | 195 | 1140 | 7.7 | 170 | 160
JM328-MK6 | 328 | 600 | 660 x 660 | 660 | 220 | 1340 | 7.7 | 170 | 160
JM398-MK6 | 408 | 670 | 730 x 730 | 730 | 250 | 1450 | 11.1 | 220 | 160
JM468-MK6 | 488 | 770 | 810 x 810 | 810 | 275 | 1670 | 11.1 | 220 | 200
JM568-MK6 | 568 | 835 | 855 x 855 | 850 | 330 | 1750 | 16.6 | 250 | 200
JM668-MK6 | 658 | 920 | 900 x 900 | 920 | 350 | 1840 | 18.2 | 265 | 200
Specifications are subject to change without notice.

Unité d'injection (tableau)
Model ID | Swept Volume (cm³) | Swept Volume (cm³) | Swept Volume (cm³) | Injection Weight (PS) (g) | Injection Weight (PS) (g) | Injection Weight (PS) (g) | Screw Diameter (mm) | Screw Diameter (mm) | Screw Diameter (mm) | Screw L/D Ratio | Screw L/D Ratio | Screw L/D Ratio
Unit | cm³ | cm³ | cm³ | g | g | g | mm | mm | mm | L/D | L/D | L/D
JM88-MK6 | 135 | 183 | 237 | 123 | 166 | 216 | 31 | 36 | 41 | 24.4 | 21.0 | 18.4
JM128-MK6 | 208 | 270 | 340 | 189 | 246 | 309 | 36 | 41 | 46 | 23.9 | 21.0 | 18.7
JM168-MK6 | 303 | 382 | 488 | 276 | 347 | 444 | 41 | 46 | 52 | 23.6 | 21.0 | 18.6
JM208-MK6 | 431 | 551 | 734 | 393 | 502 | 668 | 46 | 52 | 60 | 23.7 | 21.0 | 18.2
JM258-MK6 | 636 | 847 | 1057 | 579 | 771 | 962 | 52 | 60 | 67 | 24.2 | 21.0 | 18.8
JM328-MK6 | 947 | 1180 | 1479 | 861 | 1074 | 1346 | 60 | 67 | 75 | 23.5 | 21.0 | 18.8
JM398-MK6 | 1321 | 1655 | 2027 | 1202 | 1506 | 1845 | 67 | 75 | 83 | 23.5 | 21.0 | 19.0
JM468-MK6 | 1832 | 2244 | 2638 | 1667 | 2042 | 2401 | 75 | 83 | 90 | 23.2 | 21.0 | 19.4
JM568-MK6 | 1832 | 2244 | 2638 | 1667 | 2042 | 2401 | 75 | 83 | 90 | 23.2 | 21.0 | 19.4
JM668-MK6 | 2433 | 2861 | 3392 | 2214 | 2603 | 3087 | 83 | 90 | 98 | 23.9 | 22.0 | 20.2
Specifications are subject to change without notice.

Spécifications techniques

• Série : MK6.6 Euroseries
• Marque : Chen Hsong
• Contrôleur : B&R 10,4" contrôleur professionnel (personnalisé pour MK6.6)
• Fonctions de contrôle : HMI multi-touch ; I/O CAN-Bus ; automatisation intégrée
• Avantages principaux : conception de bascule avancée, profil de commande optimisé, platines brevetées haute résistance, unité d'injection haute précision avec rails linéaires
• Modèles disponibles et forces de serrage : JM88-MK6 à JM668-MK6 (voir tableau Serrage)
• Données unité d'injection : plusieurs diamètres de vis et rapports L/D par modèle (voir tableau Unité d'injection)
• Exemple de production : pièce éclairage LED — poids shot 121 g ; 8 cavités ; cycle 32,4 s
• Brochure téléchargeable disponible dans les documents produit (fiche technique / brochure PDF)
