Capteur de proximité inductif CL08-RN2AK1/H
cylindriqueM82 fils

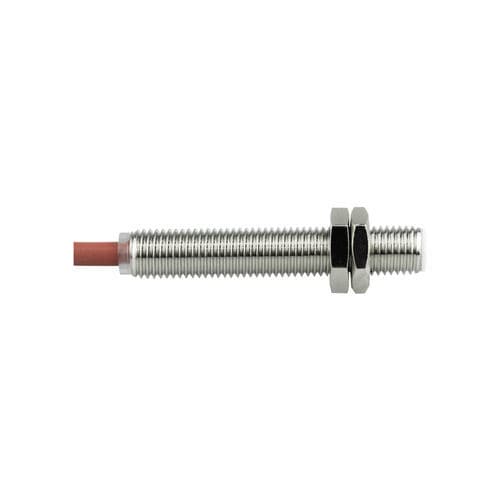

Capteur de proximité inductif - CL08-RN2AK1/H - CHANKO SENSOR - cylindrique / M8 / 2 fils
Capteur de proximité inductif - CL08-RN2AK1/H - CHANKO SENSOR - cylindrique / M8 / 2 fils
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M8
Signal de sortie
2 fils
Connexion électrique
fils nus
Tension d'alimentation
AC
Montage
non-noyé
Matériau
en laiton, en PVC, en PTFE
Niveau de protection
IP67
Autres caractéristiques
haute température
Plage de mesure

0,2 cm
(0,08 in)

Température de process

Min: 0 °C
(32 °F)

Max: 120 °C
(248 °F)

Description

Présentation du produit
  • Type : Capteur inductif de proximité haute température
  • Modèle : CL08-RN2AK1/H
  • Forme : Cylindrique, M8
  • Principe de détection : Inductif (métal)
  • Sortie : AC deux fils, normalement ouvert (NO)


Points clés
  • Distance de détection : 2 mm (détection avant)
  • Câble : 2 m, câble moulé
  • Température de fonctionnement : 0 à +120 °C
  • Indice de protection : IP67


Spécifications techniques
  • Fréquence de réponse : 25 Hz
  • Temps de réponse : 20 ms
  • Hystérésis : <10% de la distance de détection
  • Cible standard : Fer 8×8×1 mm
  • Dérive en température : ±15% (0–+120 °C, réf. +23 °C)


Paramètres mécaniques / électriques
  • Tension d'alimentation : AC 24–220 V (deux fils)
  • Capacité de commutation : 5–200 mA
  • Courant de fuite : ≤1,7 mA
  • Résistance d'isolement : ≥50 MΩ (DC 500 V)
  • Tension d'essai : AC 1000 V, 50/60 Hz, 1 min
  • Résistance aux chocs : 500 m/s², X/Y/Z 3 fois
  • Résistance aux vibrations : 10–55 Hz, amplitude double 1,5 mm, 2 h par axe
  • Indicateur : Voyant de sortie jaune
  • Montage : non encastré
  • Poids : 50 g
  • Matériaux : Boîtier – laiton nickelé ; face de détection – Téflon ; câble – PVC


Environnement
  • Température d'utilisation : 0 à +120 °C


Accessoires
  • Écrous ×2, rondelle à dents intérieures ×1, certificat de conformité


Schémas de référence
  • Schéma de connexion et plan de cotes : se référer à la documentation produit


Résumé technique
  • Série : CL08
  • Modèle : CL08-RN2AK1/H
  • Distance de détection : 2 mm
  • Dimensions : M8
  • Longueur de câble : 2 m (câble moulé)
  • Sortie : AC deux fils NO
  • Alimentation : AC 24–220 V
  • Indice de protection : IP67
  • Température de fonctionnement : 0–120 °C
