Capteur de proximité inductif CL12-RF2DN2-H
cylindriqueM12numérique

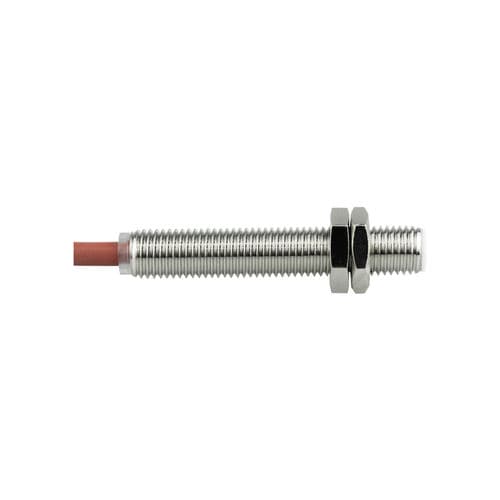

Capteur de proximité inductif - CL12-RF2DN2-H - CHANKO SENSOR - cylindrique / M12 / numérique
Capteur de proximité inductif - CL12-RF2DN2-H - CHANKO SENSOR - cylindrique / M12 / numérique
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M12
Signal de sortie
avec fonction de commutation, numérique, NPN
Tension d'alimentation
DC, 24 Vcc, 12 Vcc
Montage
fileté, noyé
Matériau
en laiton, en PVC, en PTFE
Niveau de protection
pour haute température, IP67
Autres caractéristiques
haute température
Plage de mesure

Max: 2 mm
(0,08 in)

Min: 0 mm
(0 in)

Température de process

Max: 120 °C
(248 °F)

Min: 0 °C
(32 °F)

Description

Présentation
  • Nom du produit : CL12-RF2DN2/H
  • Série : capteurs de proximité inductifs série CL12
  • Type : version haute température
  • Boîtier : cylindrique (M12)
  • Principe de détection : inductif


Caractéristiques principales
  • Distance de détection : 2 mm
  • Direction de détection : face
  • Fréquence de fonctionnement : 800 Hz
  • Temps de réponse : 625 μs
  • Cible détectable : métal
  • Hystérésis : ≤10 % de la distance de détection
  • Cible standard : Fe 12×12×1 mm


Paramètres mécaniques / électriques
  • Sortie : NPN NC (normalement fermé)
  • Tension d'alimentation : DC 12–24 V
  • Câblage : trois fils DC
  • Indice de protection : IP67
  • Connexion : câble moulé (longueur : 2 m)
  • Type de signal : commutation
  • Montage : encastré
  • Consommation : ≤15 mA
  • Indicateur : LED de sortie jaune
  • Protections : protection contre les courts-circuits et surtensions
  • Influence de la tension : ±1 % de variation de distance dans ±15 % de la tension nominale
  • Courant de charge : ≤100 mA
  • Résistance d'isolement : ≥50 MΩ (DC 500 V)
  • Résistance aux chocs : 500 m/s, 3 fois en X, Y, Z
  • Tension d'essai : AC 1000 V 50/60 Hz 1 min (parties actives / boîtier)
  • Résistance aux vibrations : 10–55 Hz amplitude double 1,5 mm, 2 h en X, Y, Z
  • Poids : 65 g


Matériaux et exigences spécifiques
  • Boîtier : laiton nickelé
  • Face de détection : PTFE (Teflon)
  • Câble : PVC
  • Exigence particulière : utilisation à haute température (ambiante : 0–120 °C)


Accessoires
  • Écrou ×2
  • Rondelle dentée interne ×1
  • Certificat


Environnements d'utilisation & applications recommandées
  • Température ambiante d'utilisation : 0–120 °C
  • Exemples d'applications recommandées : électronique 3C, parkings automatisés, logistique et entreposage (exemples indicatifs)


Documents & illustrations
  • La fiche produit fournit le schéma de câblage et le dessin de dimensions pour la version haute température
  • Disponible : manuel produit (PDF) et modèle 3D (STP)


Caractéristiques / Spécifications techniques
  • Modèle : CL12-RF2DN2/H
  • Distance de détection : 2 mm
  • Format : M12 cylindrique
  • Sortie : NPN NC
  • Alimentation : DC 12–24 V, trois fils
  • Indice de protection : IP67
  • Longueur du câble : 2 m
  • Plage de température : 0–120 °C
  • Fréquence / temps de réponse : 800 Hz / 625 μs
  • Matériaux : boîtier laiton nickelé, face PTFE, câble PVC
