Capteur de proximité inductif CL08-RN2DL1/H
cylindriqueM8numérique

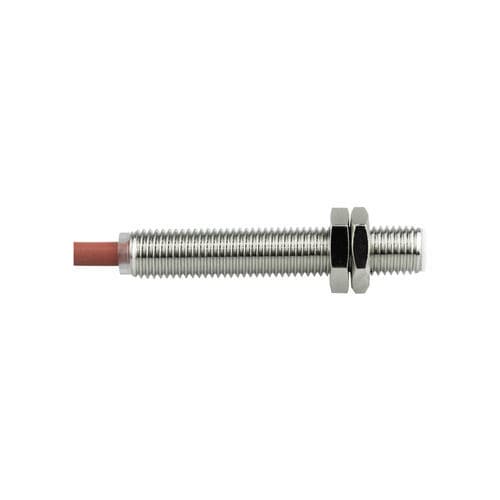

Capteur de proximité inductif - CL08-RN2DL1/H - CHANKO SENSOR - cylindrique / M8 / numérique
Capteur de proximité inductif - CL08-RN2DL1/H - CHANKO SENSOR - cylindrique / M8 / numérique
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M8
Signal de sortie
avec fonction de commutation, numérique, 2 fils
Tension d'alimentation
DC, 24 Vcc, 12 Vcc
Montage
non-noyé
Matériau
en laiton, en PVC, en PTFE
Autres caractéristiques
haute température
Plage de mesure

0,2 cm
(0,08 in)

Température de process

Max: 120 °C
(248 °F)

Min: 0 °C
(32 °F)

Description

Aperçu
  • Série: capteurs de proximité CL08
  • Référence: CL08-RN2DL1/H
  • Type: version haute température
  • Distance de détection: 2 mm
  • Boîtier: cylindrique, M8
  • Principe de détection: inductif
  • Sortie: DC 2 fils, normalement ouvert (NO)


Spécifications techniques
  • Longueur du câble: 2 m
  • Direction de détection: frontale
  • Fréquence de réponse: 500 Hz
  • Temps de réponse: 1 ms
  • Objets détectables: matériaux métalliques
  • Particularité: résistance aux hautes températures
  • Accessoires fournis: 2 écrous, 1 rondelle dentée intérieure, certificat
  • Hystérésis: <10 % de la distance de détection
  • Objet de référence: fer 8×8×1 mm
  • Dérive en température: ±15 % de la distance de détection sur 0–+120 °C (référence +23 °C)
  • Matériaux: boîtier laiton nickelé; face de détection PTFE; câble PVC


Mécanique / Électrique
  • Mode de sortie: DC 2 fils NO
  • Tension d'alimentation: DC 12–24 V
  • Alimentation: 2 fils DC
  • Indice de protection: IP67
  • Connexion: câble moulé
  • Type de signal: commutation binaire
  • Mode de fonctionnement: normalement ouvert
  • Montage: non affleurant
  • Indicateur: voyant de sortie jaune
  • Tension résiduelle: <3 V (<5 V non polarisé) à 100 mA, câble 2 m
  • Influence de tension: variation de ±1 % de la distance de détection pour ±15 % de variation d'alimentation
  • Courant de charge: jusqu'à 100 mA (câble 2 m)
  • Résistance d'isolement: ≥50 MΩ (DC 500 V) entre parties actives et boîtier
  • Capacité de commutation: <100 mA
  • Courant de fuite: ≤0,8 mA
  • Résistance aux chocs: 500 m/s² en X/Y/Z, 3 fois
  • Tension d'essai: AC 1000 V 50/60 Hz 1 min entre parties actives et boîtier
  • Résistance aux vibrations: 10–55 Hz amplitude double 1,5 mm X/Y/Z 2 h
  • Poids: 50 g


Environnement d'utilisation
  • Température d'utilisation: 0–120 °C


Accessoires
  • Écrou ×2
  • Rondelle dentée intérieure ×1
  • Certificat


Caractéristiques / Résumé
  • Modèle: CL08-RN2DL1/H (série CL08)
  • Type de détection: inductif
  • Distance de détection: 2 mm (référence: fer 8×8×1 mm)
  • Boîtier: laiton nickelé; face de détection: PTFE; câble: PVC
  • Température de fonctionnement: 0–120 °C (version haute température)
  • Indice de protection: IP67
  • Alimentation: DC 12–24 V, 2 fils
  • Sortie: DC 2 fils, NO, commutation, courant ≤100 mA
  • Fréquence / temps de réponse: 500 Hz / 1 ms
  • Montage: non affleurant, câble moulé, voyant de sortie jaune
