Capteur de proximité inductif CL08-RF1AK1/H
cylindriqueM82 fils

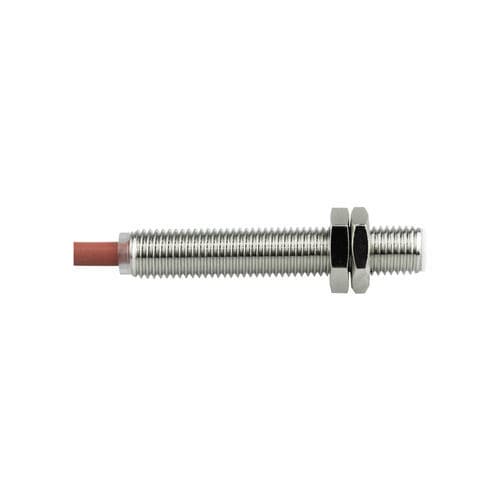

Capteur de proximité inductif - CL08-RF1AK1/H - CHANKO SENSOR - cylindrique / M8 / 2 fils
Capteur de proximité inductif - CL08-RF1AK1/H - CHANKO SENSOR - cylindrique / M8 / 2 fils
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M8
Signal de sortie
2 fils
Tension d'alimentation
AC, 24 Vca, 220 Vca
Montage
noyé
Matériau
en laiton, en PVC, en PTFE
Niveau de protection
pour haute température, IP67
Autres caractéristiques
haute température
Plage de mesure

0,1 cm
(0,04 in)

Température de process

Max: 120 °C
(248 °F)

Min: 0 °C
(32 °F)

Description

Présentation
  • Série: capteurs de proximité inductifs CL08
  • Modèle: CL08-RF1AK1/H
  • Version: haute température
  • Distance de détection: 1 mm
  • Forme: cylindrique (M8)
  • Principe: inductif
  • Sortie: AC 2 fils, NO


Principaux points
  • Longueur de câble: 2 m
  • Direction de détection: frontale
  • Fréquence de commutation: 25 Hz
  • Temps de réponse: 20 ms
  • Objets détectés: pièces métalliques
  • Exigence: fonctionnement à haute température
  • Accessoires: 2 écrous, 1 rondelle dentée, certificat de conformité


Spécifications techniques
  • Retour (hystérésis): inférieur à 10% de la distance de détection
  • Objet de référence: fer 8×8×1 mm
  • Dérive thermique: ±15% sur la plage 0–120 °C par rapport à +23 °C
  • Matériaux: boîtier en laiton nickelé; face détectrice en PTFE; câble en PVC


Paramètres mécaniques / électriques
  • Type de sortie: AC 2 fils NO
  • Tension d'alimentation: AC 24–220 V
  • Alimentation: AC deux fils
  • Indice de protection: IP67
  • Connexion: câble moulé
  • Type de signal: contacteur
  • Mode de fonctionnement: normalement ouvert
  • Montage: encastré (bouché)
  • Témoin: témoin de sortie jaune
  • Influence de la tension: variation de distance ≤ ±1% pour ±15% de variation d'alimentation
  • Résistance d'isolement: ≥50 MΩ (DC 500 V) entre parties actives et boîtier
  • Capacité de commutation: 5–200 mA
  • Courant de fuite: ≤1,7 mA
  • Résistance aux chocs: 500 m/s², directions X/Y/Z, 3 chocs
  • Tension de tenue: AC 1000 V 50/60 Hz, 1 min entre parties actives et boîtier
  • Résistance aux vibrations: 10–55 Hz, double amplitude 1,5 mm, X/Y/Z, 2 h
  • Poids: 50 g


Environnement d'utilisation
  • Température de fonctionnement: 0–120 °C


Remarques
  • Les valeurs de référence (objet, hystérésis, dérive thermique) doivent être confirmées sur site selon les conditions réelles d'application
