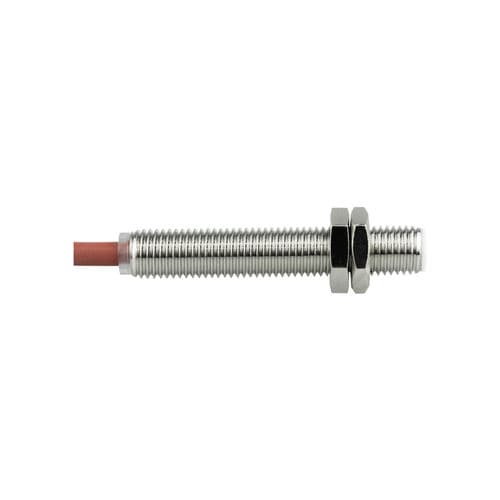

Capteur de proximité inductif CL12-RF2DN1-H
cylindriqueM12avec fonction de commutation

Capteur de proximité inductif - CL12-RF2DN1-H - CHANKO SENSOR - cylindrique / M12 / avec fonction de commutation
Capteur de proximité inductif - CL12-RF2DN1-H - CHANKO SENSOR - cylindrique / M12 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M12
Signal de sortie
avec fonction de commutation, NPN
Tension d'alimentation
DC, 24 Vcc, 12 Vcc
Montage
noyé
Matériau
en laiton, en PVC, en PTFE
Niveau de protection
IP67
Autres caractéristiques
3 fils, haute température
Plage de mesure

Min: 0 mm
(0 in)

Max: 2 mm
(0,08 in)

Température de process

Min: 0 °C
(32 °F)

Max: 120 °C
(248 °F)

Description

Nom du produit
  • Modèle : CL12-RF2DN1/H


Aperçu
  • Type : Haute température
  • Distance de détection : 2 mm
  • Boîtier : Cylindrique M12
  • Principe : Inductif
  • Sortie : NPN normalement ouverte (NO)


Caractéristiques techniques
  • Longueur du câble : 2 m
  • Direction de détection : Avant
  • Fréquence de réponse : 800 Hz
  • Temps de réponse : 625 μs
  • Objet détectable : Métal
  • Particularité : Résistance haute température
  • Accessoires : 2 écrous, 1 rondelle dentée, certificat de conformité
  • Hystérésis : <10% de la distance de détection
  • Cible standard : Fe 12×12×1 mm
  • Dérive thermique : ±15% sur la plage 0–120°C (référence +23°C)
  • Matériaux : Boîtier laiton nickelé ; face de détection PTFE ; câble PVC


Paramètres mécaniques / électriques
  • Type de sortie : NPN NO
  • Tension d'alimentation : DC 12–24 V
  • Alimentation : 3 fils DC
  • Indice de protection : IP67
  • Connexion : Câble moulé
  • Type de signal : Commutation
  • Mode de fonctionnement : Normalement ouvert
  • Montage : Encastrable (affleurant)
  • Consommation : <15 mA
  • Indicateur : LED de sortie jaune
  • Circuits de protection : Protection contre les courts-circuits et surtensions
  • Influence de la tension : Variation de la distance <±1% pour ±15% de la tension d'alimentation
  • Courant de charge : <100 mA
  • Résistance d'isolement : >50 MΩ (DC 500 V)
  • Résistance aux chocs : 500 m/s², 3 fois par axe
  • Tension de tenue : AC 1000 V 50/60 Hz 1 min
  • Résistance aux vibrations : 10–55 Hz, amplitude double 1,5 mm, 2 h par axe
  • Poids : 65 g


Environnement d'utilisation
  • Température de fonctionnement : 0–120°C


Fonctions / Spécifications
  • Modèle : CL12-RF2DN1/H
  • Série : Capteurs de proximité inductifs CL12
  • Distance de détection : 2 mm (cible standard Fe 12×12×1 mm)
  • Principe : Inductif
  • Dimensions : Cylindrique M12
  • Sortie : NPN normalement ouverte (NO)
  • Alimentation : DC 12–24 V, 3 fils DC
  • Protection : IP67
  • Longueur du câble : 2 m (câble moulé)
  • Température de fonctionnement : 0–120°C (version haute température)
  • Matériaux : Boîtier laiton nickelé, face de détection PTFE, câble PVC
  • Accessoires : 2 écrous, 1 rondelle dentée, certificat
  • Poids : 65 g
